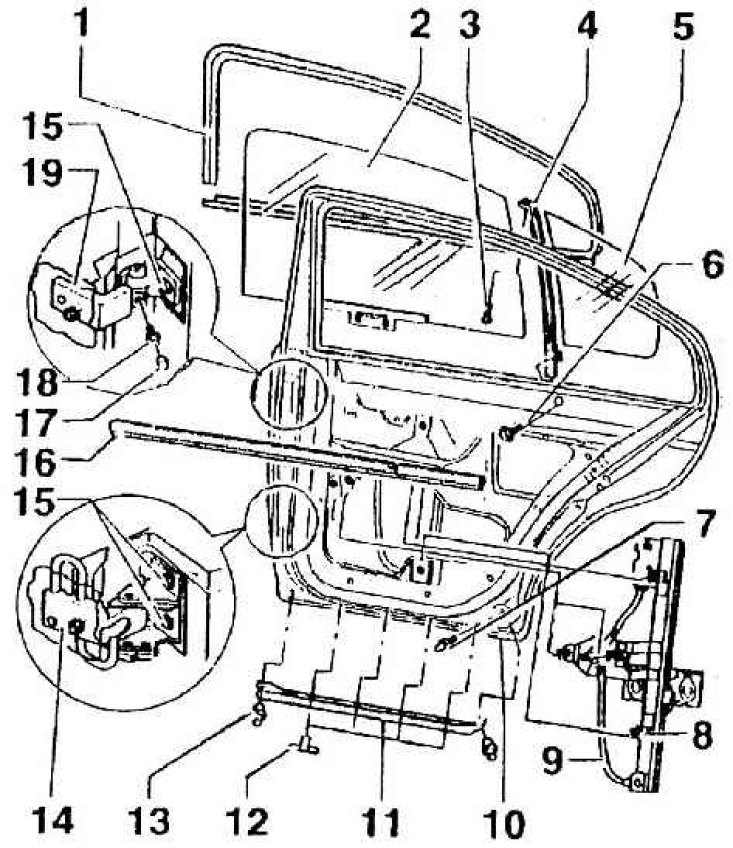

Сборочная схема задних дверей

1 – направляющий уплотнитель стекла (вдавлен в оконную раму); 2 – опускное стекло; 3 – 1 Нм; 4 – перегородка оконной рамы; 5 – глухое (неопускаемое) окно; 6 – 10 Нм; 7 – ограничительный болт (40 Нм); 8 – 10 Нм; 9 – стеклоподъемник; 10 – задняя дверь; 11– уплотнение двери; 12 – прижимной зажим; 13 – распорный зажим; 14 – нижняя навеска (привинчена к двери и к стойке В); 15 – 30 Нм; 16 – внутренний защитный уплотняющий профиль полости нижней части двери (надет на фланец); 17 – колпачок; 18 – шпилька (20 Нм); 19 – верхняя навеска (привинчена к двери и к стойке В, цапфа навески всунута в коробчатую деталь и застопорена шпилькой 18 с ограничителем)
