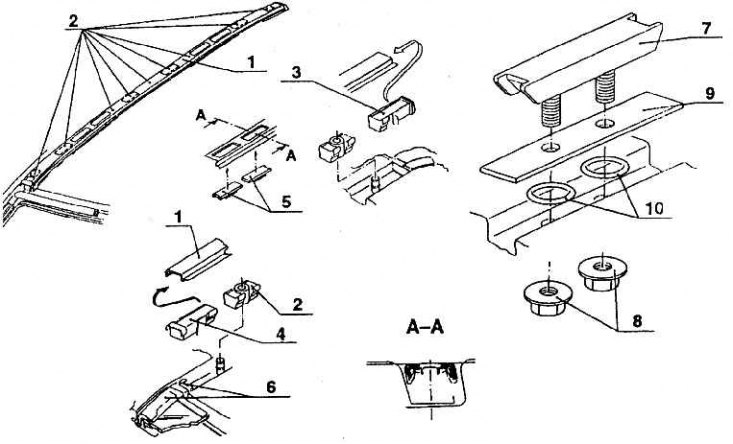

Монтаж накладки боковых краев крыши
1 – накладка в сборе; 2 – зажимы; 3 – задний наконечник; 4 – передний наконечник; 5 – крышки; 6 – законцовка накладки; 7 – держатель кровельного багажника; 8 – гайка; 9 – прокладка; 10 – уплотнение
В месте стыка штамповок крыши, боковин кузова и внутренней рамы боковых сторон образован желобок, в котором расположены точки соединения упомянутых листов. В желобке также приварено перпендикулярно к дну желобка девять стальных штифтов для набивки пластмассовых зажимов надетых на накладку. Накладка изготовлена из пластмассы (ПВХ) и имеет внутри арматуру из алюминиевого листа.
Накладки по форме отличаются для правой и левой сторон. Для залицовки накладки впереди и сзади служат надетые наконечники, которые также отличаются по форме. В каждой накладке имеется по два прямоугольных отверстия, под которыми держатели привинчиваются каждый двумя гайками к желобку из пространства кабины. Болты уплотнены резиновыми подкладками. Прямоугольные отверстия прикрыты пластмассовыми крышками. Держатели (крепящие элементы под ними) служат для прикрепления багажника. В нем для этого имеются клещевые захваты, защелкиваемые на скошенных поверхностях крепежного элемента. При монтаже кровельного багажника необходимо прямоугольные крышки вынуть.
