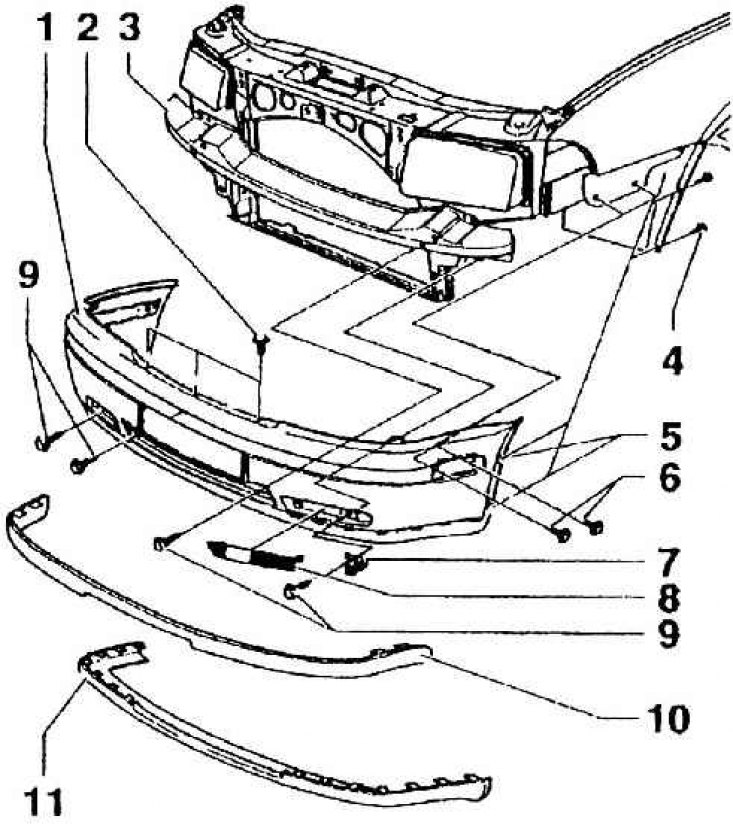

Сборочная схема бампера
1 – бампер; 2 – винт "Тоrх"; 3 – передняя стенка кузова; 4 – винт "Тоrх" (прикрепляет вкладыш колесной ниши (крыла)); 5 – гайка; 6 – винт с шестигранной головкой (доступ к нему открывается в результате снятия буферной накладки 10); 7 – термодатчик; 8 – вентиляционная решетка; 9 – винт "Тоrх"; 10 – буферная накладка; 11 – спойлер (вдавлен в зажимы бампера, при разборке бампера не нужно удалять)
Разборка
1. Открыть капот двигателя.
2. Удалить винты "Тоrх" 4.
3. Стянуть буферную накладку 10.
4. Удалить с обеих сторон винты с шестигранной головкой 6.
5. Удалить вентиляционную решетку 8.
6. Удалить винты "Тоrх" 9.
7. Удалить винты "Тоrх" 2.
8. При необходимости разъединить штекерные соединения.
9. Извлечь бампер сзади.
