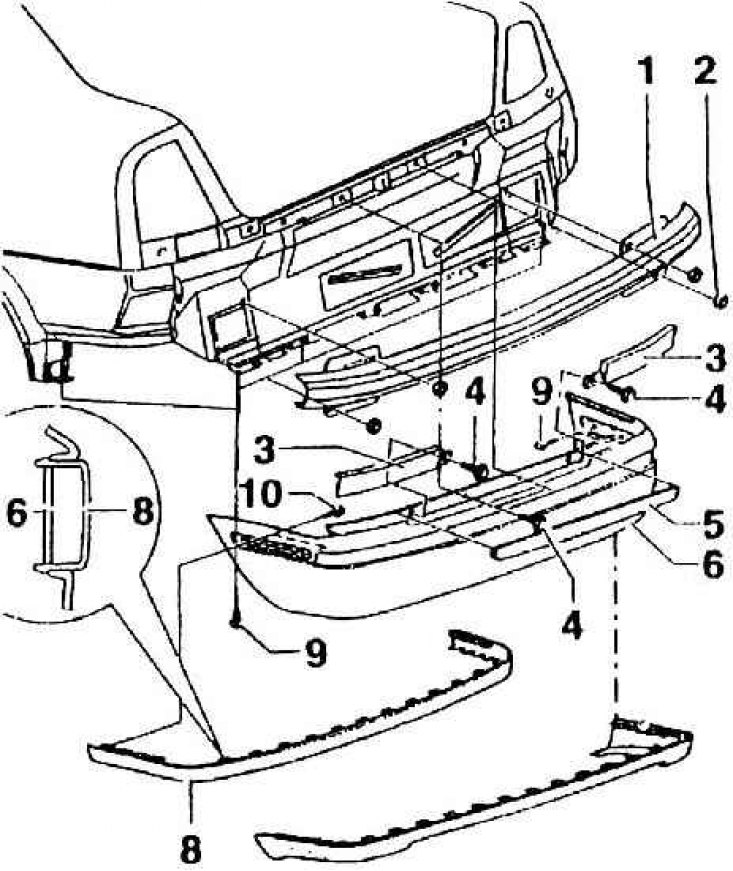

Сборочная схема заднего бампера
1 – поперечина (деформируемая деталь); 2 – шестигранная гайка; 3 – нащельник под задним габаритным фонарем; 4 – 1 Нм; 5 – нащельник (вдавлен в прижимные зажимы бампера); 6 – бампер; 8 – буферная накладка; 9, 10 – винты
Разборка
1. Снять бампер 6.
2. Вывернув шестигранную гайку 2, снять поперечину.
3. Открыть крышку багажника.
4. Снять нащельник 5.
5. Вывернуть винты "Тогх" 4 и, сдвинув нащельник под задним габаритным фонарем 3 к середине автомобиля, снять его.
6. Снять буферную накладку 8.
7. Вывернуть винты 9.
8. Отодвинув боковой молдинг багажника, отвинтить винты 10.
9. Извлечь бампер назад.
