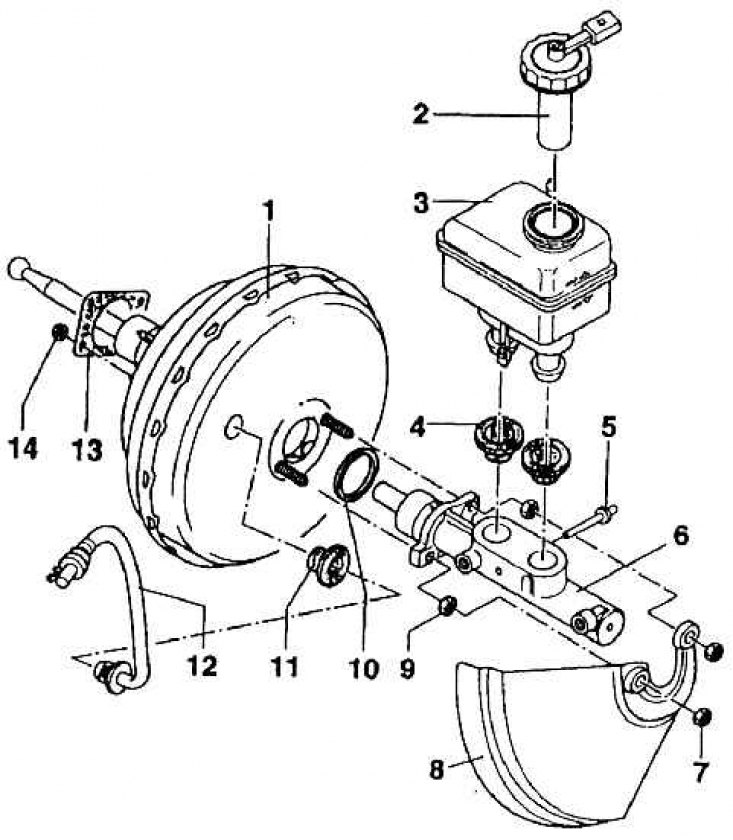

Вакуумный усилитель тормозов, главный тандемовый цилиндр

1 – усилитель тормозов; 2 – крышка резервуара тормозной жидкости с сигнализатором высоты уровня жидкости; 3 – резервуар тормозной жидкости; 4 – резиновые втулки; 5 – штифт для крепления резервуара к ТНV; 6 – главный тормозной цилиндр (THV); 7 – гайка самоконтрящаяся (только у двигателя 1,8); 8 – защитный кожух (только у двигателя 1,8); 9 – гайка; 10 – уплотнительное кольцо; 11 – выводы уплотнения; 12 – вакуумный трубопровод с обратным клапаном; 13 – уплотнение фланца усилителя; 14 – гайка самоконтрящаяся (М = 25 Нм)
