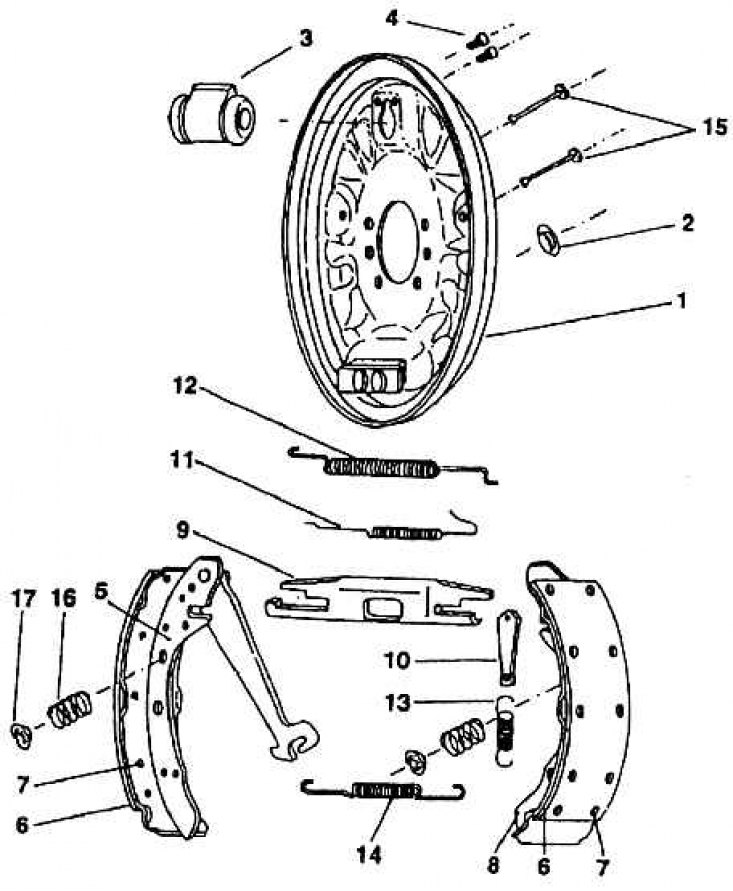

Тормозной механизм заднего барабанного тормоза (диаметр – 230 мм)
1 – щит тормоза; 2 – заглушка; 3 – рабочий гидравлический цилиндр; 4 – болты крепления тормозного цилиндра; 5 – задняя тормозная колодка с рычагом стояночного тормоза (в направлении движения); 6 – фрикционная накладка тормозной колодки; 7 – заклепка тормозной накладки; 8 – передняя тормозная колодка (в направлении движения); 9 – распорка колодок; 10 – клин самоустановки; 11 – пружина клина; 12 – верхняя пружина колодки; 13 – пружина клина вертикальная; 14 – пружина колодки нижняя; 15 – фигурные большие гвозди крепления колодки к щиту тормоза; 16 – пружина; 17 – закрепляющая тарелка пружины
Крепление наконечника троса стояночного тормоза в распорный рычаг задней колодки
Барабан у барабанных – колодочных тормозов задних колес изготавливается из серого чугуна. Безасбестовые фрикционные накладки приклепываются на колодки, каждая по десять заклепок.
Стояночный тормоз интегрирован в тормозном механизме, установленном на держателе тормозных колодок. Эксплуатационный зазор у тормозов регулируется автоматически.
Перед разборкой тормозного барабана необходимо возвратить клин самоустановки в исходное (верхнее) положение, подняв его с помощью отвертки, вставленной в резьбовое отверстие барабана.
