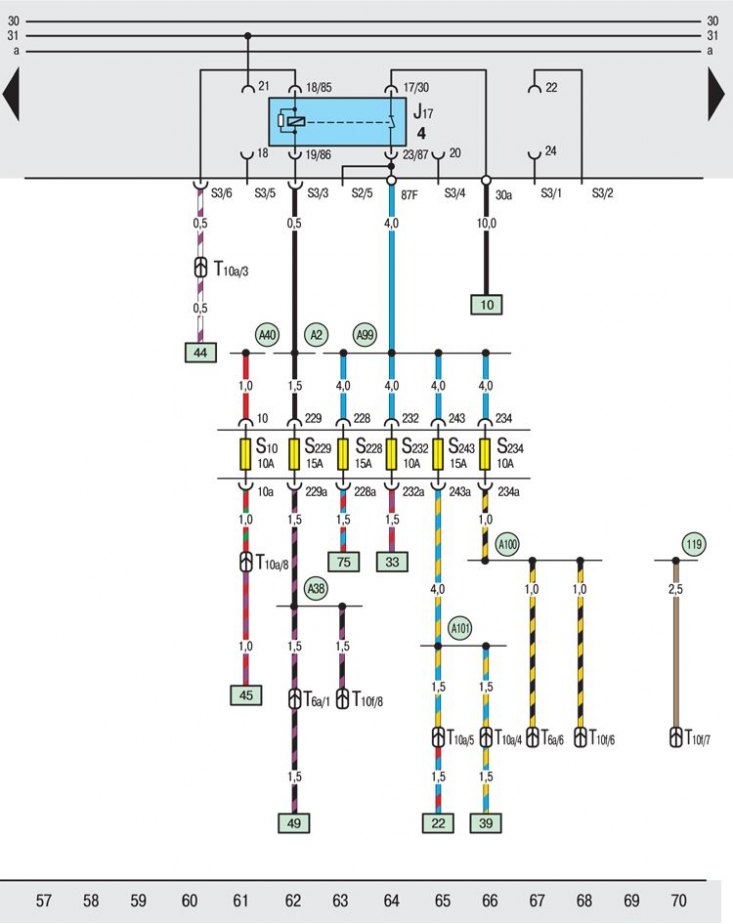

Реле топливного насоса, коробка предохранителей
J17 – реле топливного насоса
Т6а – шестиконтактный штекерный разъем, в разделяющем отсеке (красный);
Т10а – десятиконтактный штекерный разъем, в разделяющем отсеке (белый);
Т10f – десятиконтактный штекерный разъем, в кабельном канале слева (черный);
119 – заземление в кабельном пучке спереди слева;
А2 – соединение с положительным полюсом (15) в кабельном пучке за приборной доской;
A38 – соединение с положительным полюсом (15а) в кабельном пучке за приборной доской слева;
А40 – соединение с положительным полюсом (30) в кабельном пучке за приборной доской слева;
А99 – соединение (87) в кабельном пучке за приборной доской;
А100 – соединение (87) в кабельном пучке за приборной доской слева;
А101 – соединение (87) в кабельном пучке за приборной доской слева
