Регулировка передней части стеклянной крышки

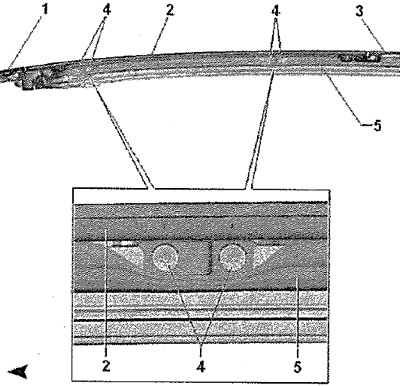

Указание: Перед регулировкой стеклянной крышки по высоте необходимо вывести крышку из подвижной опоры. Стрелка показывает направление движения.
Снять стеклянную крышку. Отсоединить уплотнитель -5- от монтажной рамки. Выкрутить только два передних винта -4- слева и справа на передней части стеклянной крышки -2-. Отрегулировать переднюю часть стеклянной крышки -3- согласно заданным размерам. Затянуть винты -4- слева и справа. Момент затяжки — 7 Нм. Установить защитную накладку. Установить уплотнитель -5- на монтажную рамку.

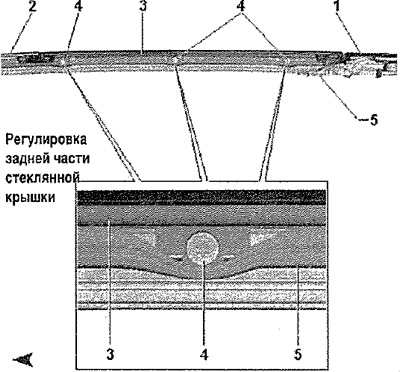

Регулировка задней части стеклянной крышки
Указание: Стрелка показывает направление движения.
Снять внутренний уплотнитель -5-. Вывернуть винты -4- задней части стеклянной крышки -3-. Отрегулировать заднюю часть стеклянной крышки -3- согласно заданным размерам. Затянуть винты -4- слева и справа. Момент затяжки — 7 Нм. Установить уплотнитель -5- на монтажную рамку.
