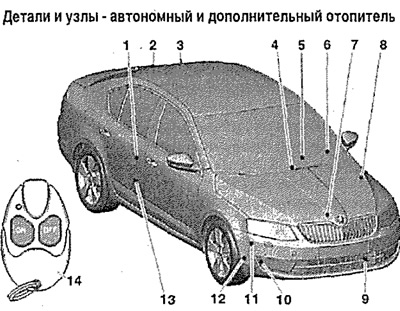

1. Модуль подачи топлива с подключенными топливозаборником автономного отопителя и датчиком уровня топлива -G-; место установки: под задним сиденьем
2. Приёмник радиосигнала автономного отопителя -R64-: под облицовкой багажного отека слева
3. Антенна на крыше для приёма сигнала ДУ автономного отопителя
4. Панель управления отопителя и климатической установки
5. Дисплей Infotainment
6. Блок предохранителей и блок реле
7. Дублирующая табличка для автономного/дополнительного отопителя: с указанием, помимо технических параметров, модели автономного отопителя
8. Блок предохранителей и реле в моторном отсеке

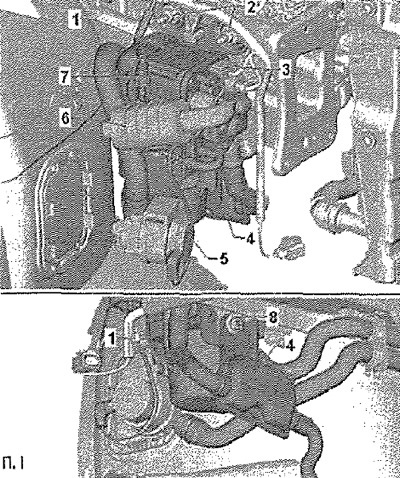

Детали и узлы, расположенные на автономном отопителе
1. Автономный и дополнительный отопитель с блоком управления дополнительного отопителя -J364-
2. Гайка, 20 Нм
3. Разъём
4. Система выпуска отработавших газов
5. Циркуляционный насос -V55-
6. Глушитель шума всасываемого воздуха
7. Топливопровод с быстросъёмной муфтой
8. Гайка, 20 Нм
