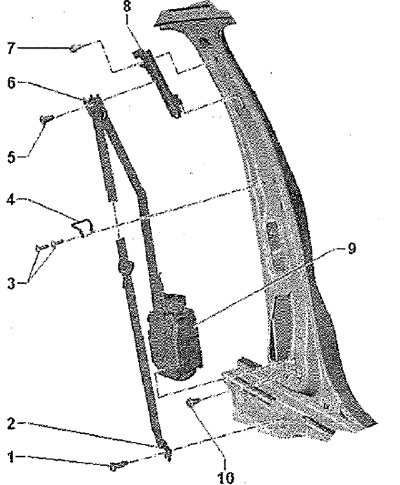

Детали и узлы переднего трёхточечного ремня безопасности
1. Винт: Заменить винт после аварии с пристёгнутым ремнём; 40 Нм
2. Серьга ремня безопасности
3. Винты: 4,5 Нм
4. Передняя направляющая ремня: При установке соблюдать монтажное положение.
5. Винт: Заменить винт после аварии с пристёгнутым ремнём; 40 Нм
6. Направляющая серьга: После затяжки винта должна сохраняться свободная подвижность.
7. Винт: Заменить винт после аварии с пристёгнутым ремнём; 20 Нм
8. Устройство регулировки высоты ремня безопасности: всегда заменять после активации преднатяжителя
9. Инерционная катушка: Сторона водителя: с пиропатроном 1 преднатяжителя ремня водителя и блоком управления левого переднего преднатяжителя. Сторона переднего пассажира: с пиропатроном 1 преднатяжителя ремня переднего пассажира и блоком .управления правого переднего преднатяжителя. С функцией преднатяжения ремней безопасности Pre-Crash Basic (PC В).
10. Винт; Заменить винт после аварии с пристёгнутым ремнём; 40 Нм

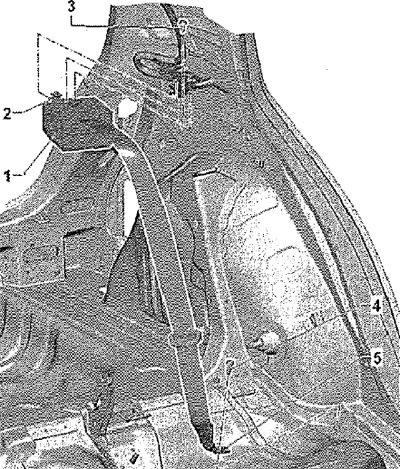

Детали и узлы крайнего заднего трёхточечного ремня безопасности с преднатяжителем
1. Инерционная катушка
2. Жгут проводов
3. Винт: Заменить винт после аварии с пристёгнутым ремнём; 40 Нм
4. Винт: Заменить винт после аварии с пристёгнутым ремнём; 40 Нм
5. Серьга крайнего заднего ремня безопасности
Детали и узлы среднего заднего трёхточечного ремня безопасности
1. Замок ремня безопасности: С выключателем замка заднего ремня безопасности со стороны переднего пассажира -Е259-. Всегда заменять после активации преднатяжителя. При затягивании гайки должен быть прижат до упора.
2. Гайка: Момент затяжки: 40 Нм
3. Гайка: Заменить гайку после аварии с пристёгнутым ремнём. Момент затяжки: 40 Нм
4. Инерционная катушка
5. Направляющая среднего заднего ремня: При повреждении заменить всю направляющую. Для снятия вдавить 2 фиксатора внутрь и вынуть направляющую. Для установки прижать до слышимой фиксации.
6. Правая спинка заднего сиденья
7. Серьга ремня среднего заднего сиденья

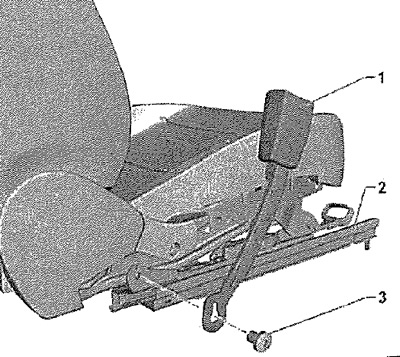

Детали и узлы замка переднего ремня безопасности
1. Замок переднего ремня безопасности
2. Переднее сиденье: Сторона водителя: с выключателем; со стороны переднего пассажира с выключателем замка ремня безопасности переднего пассажира. Всегда заменять после активации преднатяжителя.
3. Винт: Заменить винт после аварии с пристёгнуты ремнём; 40 Нм

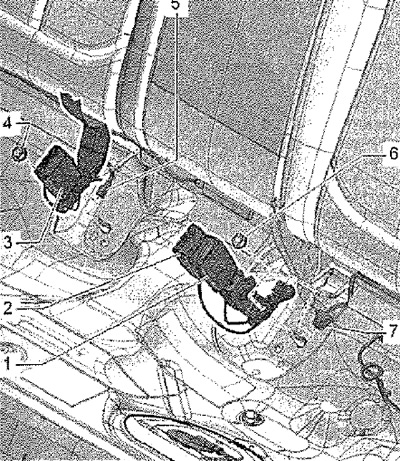

Детали и узлы замка заднего ремня безопасности
1. Левый двойной замок: С выключателем. Всегда заменять после активации преднатяжителя. При установке замка ремня безопасности прижать к упору. Должен быть прижат до упора.
2. Замок среднего ремня безопасности: С выключателем. Всегда заменять после активации преднатяжителя. При установке замка ремня безопасности прижать к упору. Должен быть прижат до упора.
3. Правый замок с серьгой среднего заднего ремня безопасности; С выключателем замка заднего ремня безопасности со стороны переднего пассажира. Всегда заменять после активации преднатяжителя. При затягивании гайки должен быть прижат до упора.
4. Гайка: Заменить после аварии с пристёгнутым ремнём безопасности; 40 Нм
5. Разъём: выключателя
6. Гайка: Заменить после аварии с пристёгнутым ремнём безопасности; 40 Нм
7. Разъём: выключателя и выключателя
