А/м с системой охраны салона
Вынуть датчик движения и датчик наклона а/м (в зависимости от комплектации а/м).
Все а/м
Снять передний плафон освещения салона. Отсоединить вещевое отделение на потолке. Вывернуть винты рамы вещевого отделения (1,5 Нм). Отсоединить раму вещевого отделения. Отсоединить потолочную панель -1- сзади и отпереть фиксатор -2-.
Отсоединить потолочную панель -1- от уплотнителей двери. Осторожно опускать, панель потолка -1- с помощью 2-го механика (опасность разлома).
Вынуть потолочную панель через проем крышки багажника.
Установка
Установка в обратном порядке.
Указание. Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
Проверить, чтобы панель потолка после установки находилась в окантовке всех уплотнителей дверей.
Снятие и установка панели потолка (Combi)
Выключить зажигание и все потребители электроэнергии. Снять солнцезащитный козырёк. Снять верхнюю часть облицовки стойки А. Снять верхнюю часть облицовки стойки В. Снять облицовку стойки С. Снять облицовки стойки D. Снять поручни крыши. Снять заднее сиденье. Снять спинку заднего сиденья. Откинуть спинки передних сидений назад. Опустить рулевое колесо в самое нижнее положение.
А/м с системой охраны салона
Вынуть датчик движения и датчик наклона а/м (в зависимости от комплектации а/м).
Все а/м

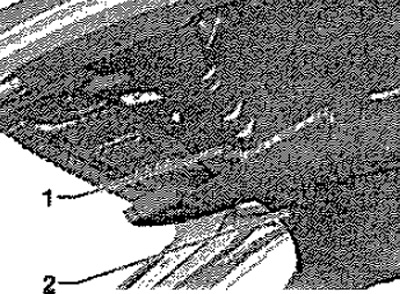

Снять передний и задний плафон освещения салона. Отсоединить вещевое отделение на потолке. Вывернуть винты рамы вещевого отделения (1,5 Нм). Отсоединить раму вещевого отделения, Отсоединить потолочную панель -2- сзади и отпереть фиксатор -1-. Отсоединить потолочную панель -2- от уплотнителей двери, Осторожно опускать панель потолка -2- с помощью 2-го механика (опасность разлома).

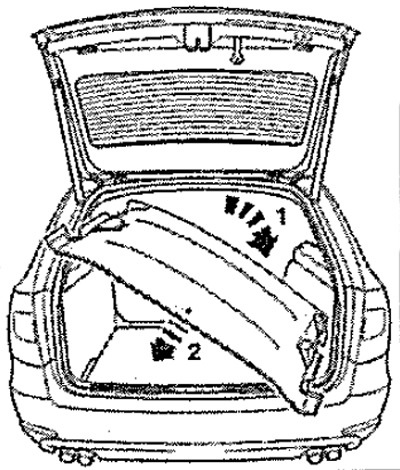

С помощью 2-го механика извлечь панель потолка через проем двери багажного отсека.
 |  |
Установка
Установка в обратном порядке.
Указание: Перед монтажом проверить все элементы крепления на отсутствие повреждений и при необходимости заменить.
Проверить, чтобы панель потолка после установки находилась в окантовке всех уплотнителей дверей.
