Общая информация
Функции системы охранной сигнализации интегрированы в блок управления бортовой сети -J519-. После замены центрального блока управления систем комфорта -J393- или блока управления бортовой сети -J519- систему охранной сигнализации необходимо адаптировать с помощью Тестера.
Распознавание и индикация неисправностей
Система охранной сигнализации оснащена самодиагностикой, облегчающей поиск неисправности. Для поиска неисправности использовать в Тестере функцию „Ведомый поиск неисправностей".
Указание: После срабатывания системы охранной сигнализации отображается источник тревоги, записанный в блок управления бортовой сети -J519-. Для поиска источника тревоги следует использовать Тестер в функции „Ведомые функции" — „Блоки измеряемых величин". Перед началом монтажных работ необходимо разблокировать а/м с помощью кнопки разблокировки дистанционного радиоуправления.
Снятие и установка сирены тревоги -Н12-
Указание: Сирена тревоги -Н12- имеет автономную АКБ, которую нельзя заменять отдельно.

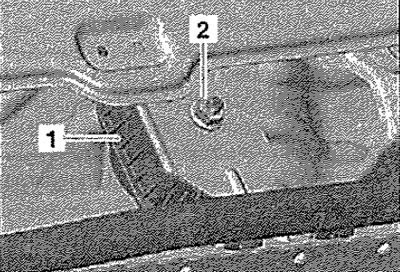

Выключить зажигание и все потребители электроэнергии. А/м не должен быть заперт пультом дистанционного управления центральным замком. Снять накладку водоотводящего короба. Открутить гайку -2- и извлечь сирену тревоги -1-. Отсоединить разъём.
Установка в обратном порядке.
Снятие и установка датчика системы охраны салона -G273- и датчика наклона а/м -G384-
Указание: Датчики системы охраны салона -G273- и датчик наклона а/м -G384- образуют единый узел и не могут быть заменены отдельно.

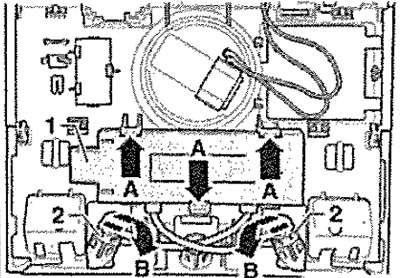

Выключить зажигание и все потребители электроэнергии. Снять плафон освещения салона в передней части облицовки потолка. Разблокировать датчики системы охраны салона -2- из нижних фиксаторов и, слегка откинув -стрелки В-, высвободить из держателя. Отжать фиксирующие выступы -стрелки А- и извлечь датчик наклона а/м -1- с датчиками системы охраны салона -2- из плафона освещения салона.
Установка
Установка в обратном порядке. В случае замены датчика произвести онлайн-адаптацию (параметрирование) с помощью Тестера.
