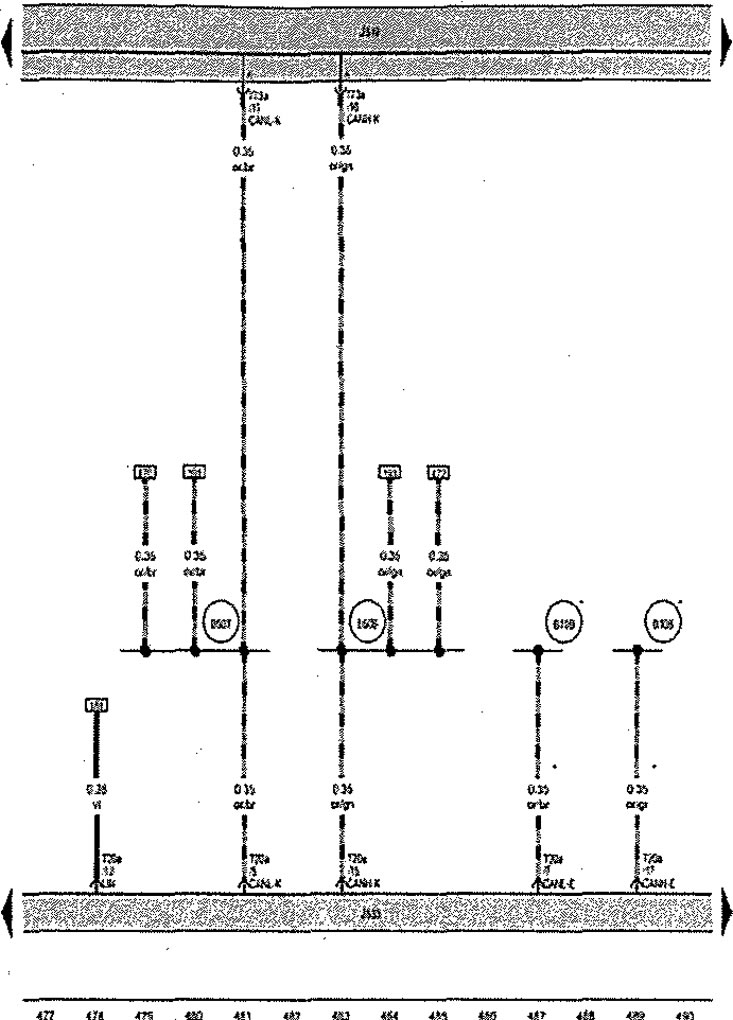

Диагностический интерфейс шин данных
J519. Блок управления бортовой сети
J533. Диагностический интерфейс шин данных
Т20а. Разъём, 20-контактный
Т73а. Разъём, 73-контактный
В108. Соединение 1 (расширенная шина CAN, провод High) в главном жгуте проводов
В109. Соединение 1 (расширенная шина CAN, провод Low) в главном жгуте проводов
В506. Соединение (шина CAN-комфорт, провод High) в жгуте проводов салона
В507. Соединение (шина CAN-комфорт, провод Low) в жгуте проводов салона
*. В зависимости от комплектации

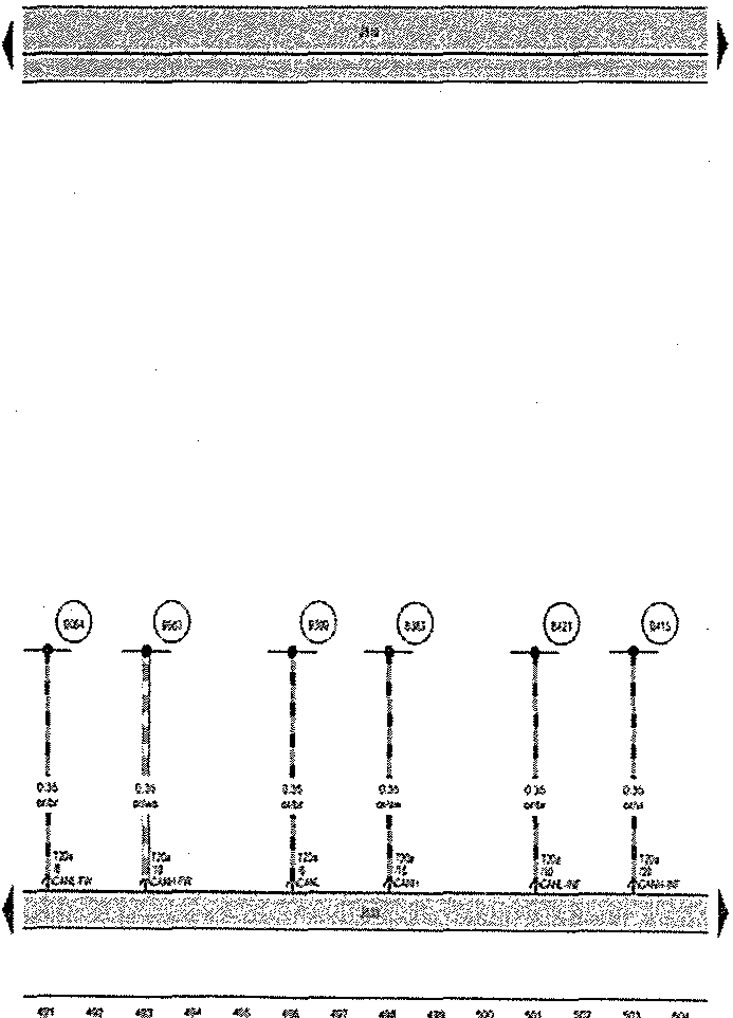

Диагностический интерфейс шин
J519. Блок управления бортовой сети
J533. Диагностический интерфейс шин данных
Т20а. Разъём, 20-контактный
В383. Соединение 1 (шина CAN-привод, провод High) в главном жгуте проводов
В390. Соединение 1 (шина CAN-привод, провод Low) в главном жгуте проводов
В415. Соединение 1 (шина CAN-lnfotainment, провод High) в главном жгуте проводов
В421. Соединение 1 (шина CAN-lnfotainment, провод Low) в главном жгуте проводов
В663. Соединение (шина CAN-датчики ходовой части, провод High) в главном жгуте проводов
В664. Соединение (шина CAN-датчики ходовой части, провод Low) в главном жгуте проводов
