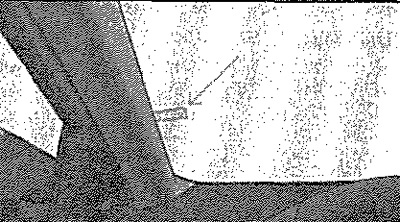

Зажим для парковочного талона
Зажим служит для закрепления, например, парковочного талона.
Внимание! Перед началом движения обязательно уберите талон из зажима, чтобы не ограничивать зону видимости.

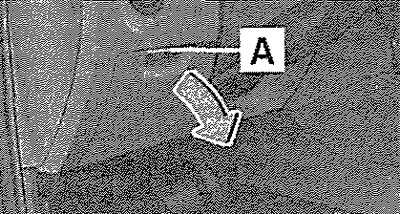

Вещевой ящик со стороны водителя
Открывание вещевого ящика со стороны водителя
Открывание
Приподнимите ручку А и откройте ящик по направлению стрелки.
Закрывание
Поднимите крышку до фиксации с характерным щелчком.

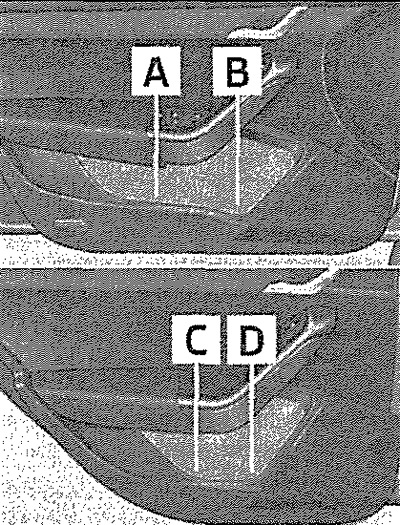

Карман для вещей: в передней двери/в задней двери
В областях В и D отформованы держатели для бутылок.

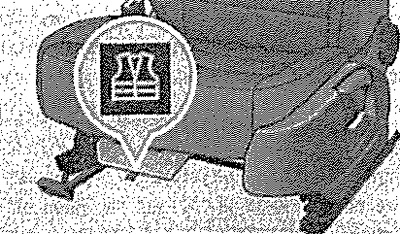

Сиденье водителя: Отсек для сигнального жилета
Отсек для сигнального жилета находится под сиденьем водителя.
Незакрываемое вещевое отделение в передней части центральной консоли
Открытое вещевое отделение
Открытое вещевое отделение находится в передней части центральной консоли.
Вещевой отсек в передней центральной консоли
Открывание вещевого отсека
Открывание и закрывание
Нажмите на край крышки А в обозначенном стрелкой направлении. Закрывание осуществляется в обратном направлении. Это отделение предназначено для хранения небольших предметов, например, мобильного телефона. В это отделение может быть «подведен» усиленный сигнал от антенны на крыше, чтобы улучшить условия для работы вашего мобильного телефона.

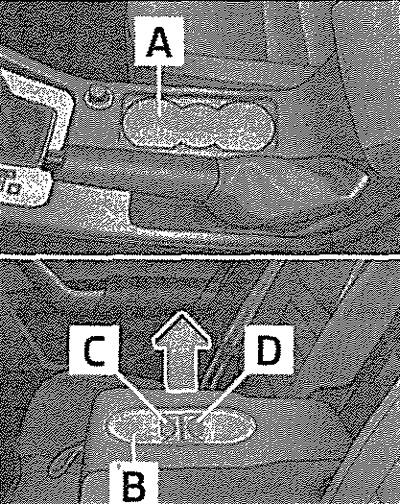

Подстаканники: в центральной консоли спереди/в подлокотнике сзади
A. Подстаканники в центральной консоли спереди
B. Подстаканники в заднем центральном подлокотнике
C. Извлекаемый элемент
D. Извлекаемый элемент
В подстаканники можно поставить две ёмкости с напитками. С помощью извлекаемых элементов С и D размер отдельных отсеков можно изменить.

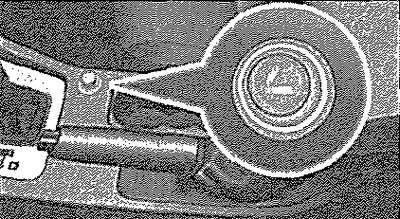

Прикуриватель
Управление
Утопите кнопку прикуривателя. Подождите, пока кнопка не вернётся в исходное положение. Сразу же извлеките и используйте прикуриватель. Вставьте прикуриватель в розетку.
Примечание: Гнездо прикуривателя не подходит для использования в качестве 12-вольтовую розетку.

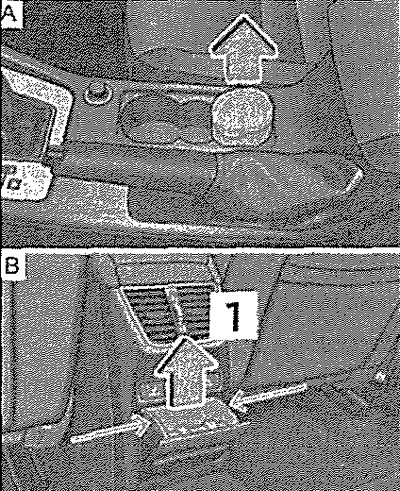

Пепельницы: спереди/сзади
Снятие и установка передней пепельницы
Извлеките пепельницу вверх по направлению стрелки. Монтаж в обратном порядке
Снятие и установка задней пепельницы
Откройте вещевой отсек. Возьмитесь за вставку в показанном стрелками месте и извлеките ее по направлению стрелки 1. Монтаж в обратном порядке.
Осторожно! Не вынимаете пепельницу за крышку спереди — она может сломаться.

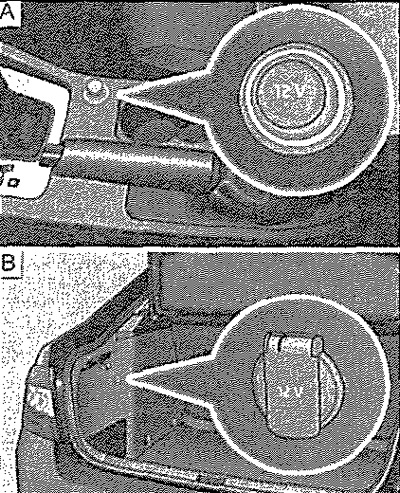

Розетка 12 В: в передней части центральной консоли/в багажном отсеке
Использование розетки на 12 В
Снимите крышку розетки или откройте её. Вставьте в розетку разъём электроприбора. Розетка 12В и подключённый к ней прибор могут использоваться и при выключенном зажигании, в т. ч. и без ключа в замке зажигания.
Осторожно: К розетке можно подключать только разрешённые зл. принадлежности общей мощностью до 120 Вт.
Контейнер для мусора/открывание контейнера
Контейнер для мусора может устанавливаться в карманы обивки двери.

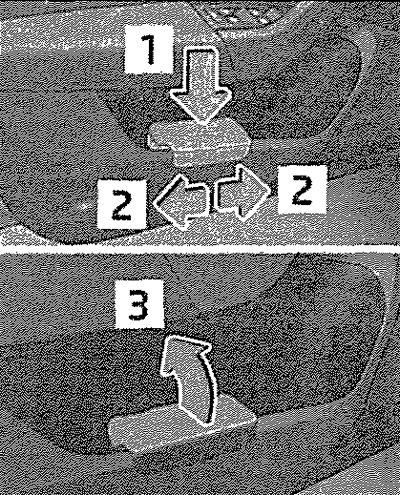

Установка контейнера для мусора
Установите контейнер передней частью на стенку вещевого отделения. Нажмите на контейнер в задней части в направлении стрелки 1. При необходимости сдвиньте контейнер в направлении стрелок 2.
Извлечение контейнера для мусора
Извлеките контейнер в противоположном стрелке 1 направлении.
Открывание и закрывание контейнера для мусора
Откройте контейнер в направлении стрелки 3. Закрывание осуществляется в обратном направлении.

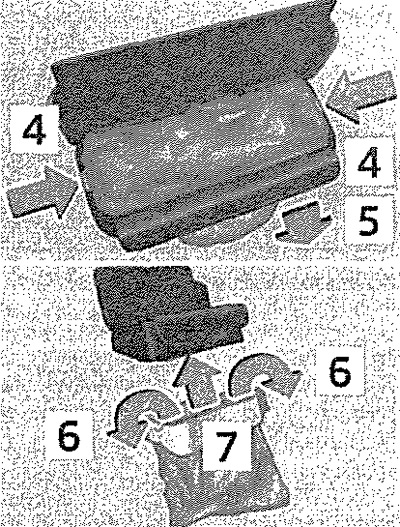

Замена пакета
Извлечение контейнера из вещевого отделения. Сожмите оба фиксатора внутренней рамки корпуса контейнера в направлении стрелок 4. Потяните пакет вместе с внутренней рамкой вниз в направлении стрелки 5. Снимите пакете рамки. Проденьте новый пакет в рамку и выверните в направлении стрелок 6 поверх рамки. Установите пакет вместе с внутренней рамкой в корпус контейнера в направлении стрелки 7. Оба фиксатора внутренней рамки должны защёлкнуться.

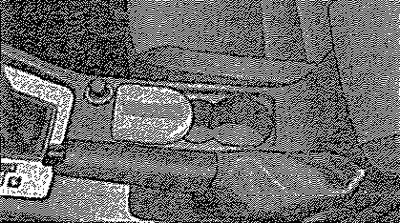

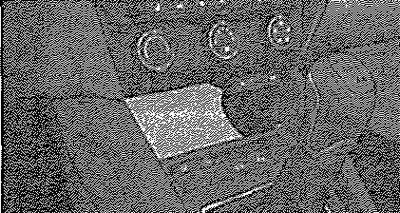

Подставка для мультимедийных устройств
Подставка для мультимедийных устройств находится в передней части центральной консоли. Подставка может использоваться для мобильного телефона, МРЗ-плеера или схожих устройств.
Вещевой отсек под передним подлокотником
Открывание вещевого отсека
Потяните крышку подлокотника за ручку А в направлении стрелки и откройте,
Закрывание
Откройте крышку до конца. Только после этого её можно будет опустить вниз в противоположном стрелке 1 направлении. Область В вещевого отсека предназначена для размещения предметов, габаритные размеры которых не превышают 98 х 104 х U2 мм. Область С вещевого отсека предназначена для размещения предметов меньшего размера.

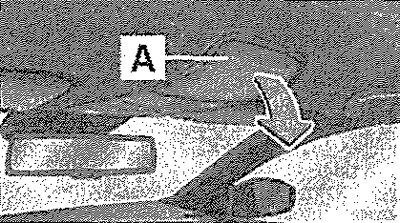

Открывание отсека для очков
Нажмите на крышку отсека для очков в области А. Отсек открывается в направлении стрелки.
Закрывание
Поднимите крышку отсека для очков против стрелки до отчётливой фиксации.

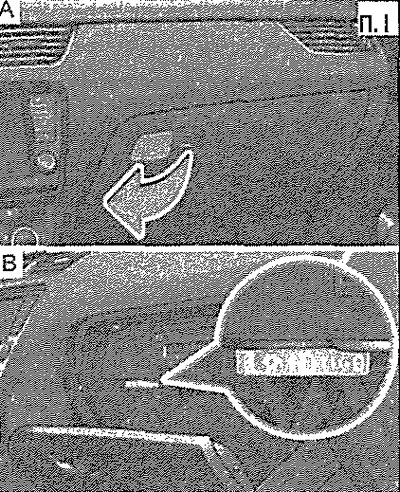

Вещевой ящик со стороны переднего пассажира
Открывание вещевого ящика/управление охлаждением вещевого ящика
В вещевом ящике находится держатель для ручки и кредитных карточек. Потяните за ручку крышки по стрелке и опустите крышку вниз.
Закрывание
Поднимите крышку до фиксации с характерным щелчком.
Охлаждение
Поворотный дефлектор открывает или закрывает приток воздуха.
При открытом дефлекторе и включённой климатической установке охлаждённый воздух подаётся в вещевой отсек. Если дефлектор открыть при выключенной климатической установке, в вещевой отсек будет поступать наружный воздух или воздух из салона. Если климатическая установка работает в режиме отопителя, или охлаждение вещевого ящика не используется, рекомендуем закрыть дефлектор.

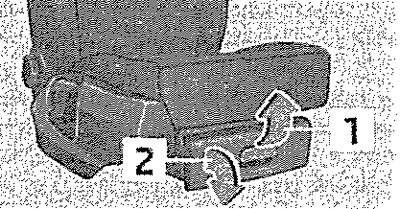

Сиденье переднего пассажира: открывание вещевого отсека
Открывание
Потяните за ручку в направлении стрелки 1. Крышка отсека откроется в направлении стрелки 2.
Закрывание
Возьмитесь за ручку и закройте отсек против направления стрелки 2. Не отпускайте ручку, пока отсек не будет закрыт,
Крючки для одежды
Крючки для одежды находятся на средних стойках и на поручнях над задними дверями.

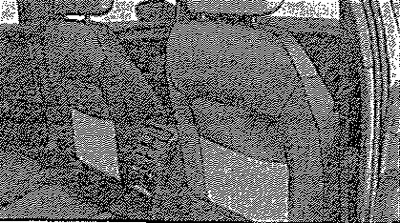

Карманы на спинках передних сидений
На задней стороне спинок передних сидений находятся карманы, предназначенные для хранения, например, карт, журналов и других подобных предметов.

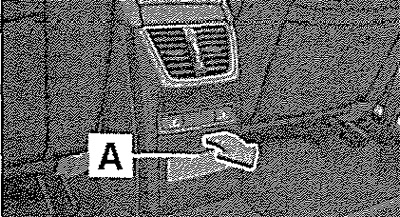

Вещевой отсек в задней части центральной консоли
Открывание вещевого отсека
Вещевой отсек имеет съёмную вставку. Потяните за верхнюю часть углубления А и откройте отсек по направлению стрелки. Закрывание осуществляется в обратном направлении.

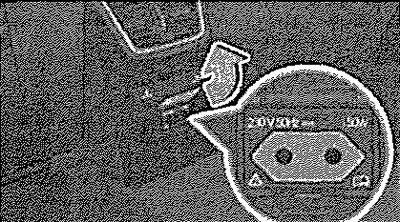

Розетка на 230 В в задней части центральной консоли
Применение. Откиньте крышку розетки в направлении стрелки. Вставьте в розетку разъем электроприбора.
Розеткой 230 В можно пользоваться только при включённом зажигании. При установке вилки электрического потребителя в розетку предохранительная блокировка снимается, и розетка включается.
Светодиодный индикатор
Постоянно горит зелёным светом: питание розетки включено. Мигает красным светом: питание розетки временно отключено. Питание розетки отключается автоматически, когда сила тока превысит допустимое значение, в случае перегрева, или когда АКБ сильно разряжена. Когда причины отключения питания устраняются, питание розетки снова автоматически включается. Подсоединённые потребители снова начинают работать.
Внимание! К розетке можно подключать только разрешённые эл. принадлежности, оборудованные двухконтактной вилкой на 230 В, общей мощностью до 150 Вт. Розетка и подсоединённые к ней электроприборы работают только при включённом зажигании!
Заднее сиденье с люком в спинке для перевозки длинномера

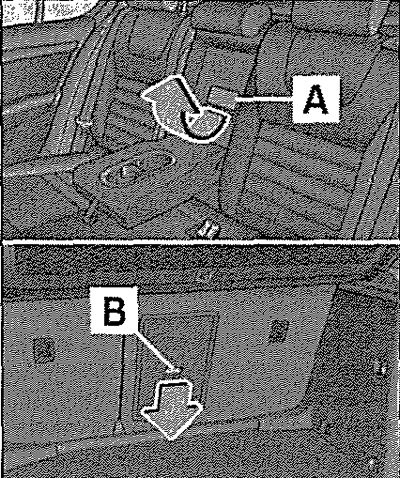

Заднее сиденье: ручка крышки/Багажный отсек: кнопка фиксатора
После откидывания подлокотника и крышки в спинке заднего сиденья образуется отверстие, через которое можно вставить съёмный чехол с лыжами. Подлокотник и крышку можно откинуть из салона или из багажника.
Открывание из салона
Откиньте задний подлокотник (не до упора). Потяните за ручку А в направлении стрелки и откиньте крышку вниз.
Открывание из багажника
Сдвиньте кнопку фиксатора В по направлению стрелки и откиньте крышку (с подлокотником) вперёд.
Закрывание
Поднимите крышку и подлокотник до упора вверх, до фиксации с отчётливым звуком. Убедитесь, что подлокотник после закрывания защёлкнулся. Это можно определить по тому, что красного поля над кнопкой фиксатора В больше не видно из багажника.
Съёмный чехол для лыж
Фиксация чехла для лыж
Съёмный чехол служит исключительно для перевозки лыж.
Погрузка
Откройте дверь багажника. Откиньте задний подлокотник и лючок в спинке сиденья. Разложите пустой чехол так, чтобы конец с молнией-застёжкой находился в багажнике. Вставьте лыжи из багажника в съёмный чехол. Закройте чехол.

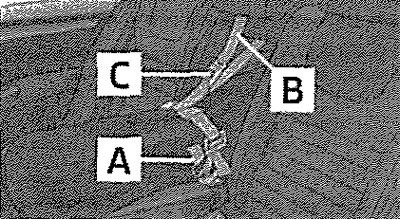

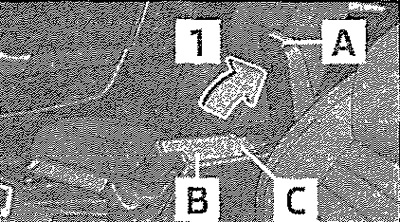

Фиксация
Затяните ленту А за свободный конец вокруг лыж перед креплениями лыж. Откиньте спинку сиденья немного вперёд. Проведите крепёжный ремень В через лючок в спинке сиденья над верхней частью спинки. Затем откиньте спинку сиденья назад до защёлкивания стопорной клавиши - проверьте фиксацию, потянув спинку сиденья вперёд. Вставьте крепёжный ремень В в замок С до отчётливого щелчка.
Внимание! После загрузки лыж чехол необходимо зафиксировать крепёжным ремнём В. Лента А должна крепко обхватывать лыжи. Следите, чтобы лента А обхватывала лыжи перед креплениями лыж (см. также надпись на съёмном чехле). Общий вес перевозимых лыж не должен превышать 24 кг. Съёмный чехол предусмотрен для четырёх пар лыж. Кладите лыжи в съёмный чехол загнутыми концами вперёд, а палки — остриями назад. Если в съёмном чехле находится несколько пар лыж, то следите, чтобы крепления лыж располагались на одном уровне. Съёмный чехол нельзя складывать и хранить во влажном состоянии.
