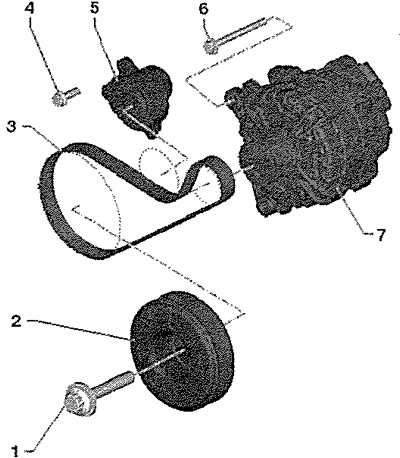

А/м без климатической установки
 |  |
1. 150 Нм и довернуть на 180° (½ оборота): заменить; при ослаблении и затяжке использовать упор -Т10475-
Осторожно! Опасность повреждения двигателя. Запрещается поворачивать коленвал при выкрученном болте — это может привести к изменению фаз газораспределения.
2. Шкив коленвала: с гасителем крутильных колебаний
3. Поликлиновые ремни: проверить на предмет износа; перед снятием пометить направление хода ремня мелом или фломастером; не перегибать; при установке следить за правильностью положения на шкивах
4. 20 Нм и довернуть на 90° (¼ об.): заменить.
5. Натяжитель поликлинового ремня: для ослабления натяжения ремня повернуть натяжитель гаечным ключом с торцевой насадкой; стопорить фиксатором -Т10060 А-
6. 23 Нм.
7. Генератор

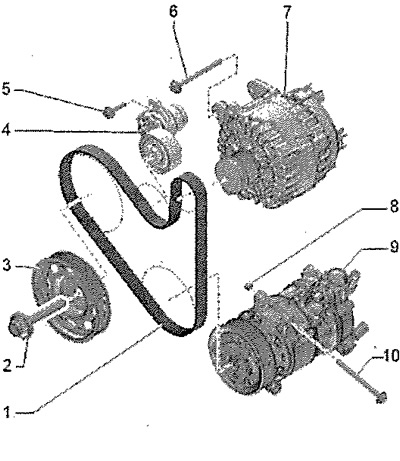

А/м с климатической установкой
1. Поликлиновые ремни: проверить на предмет износа; перед снятием пометить направление хода ремня мелом или фломастером; не перегибать; при установке следить за правильностью положения на шкивах.
2. 150 Нм и довернуть на 180° (112 оборота): заменить; при ослаблении и затяжке использовать упор -Т10475-
Осторожно! Опасность повреждения двигателя. Запрещается поворачивать коленвал при /выкрученном болте — это может привести к изменению фаз газораспределения.
3. Шкив коленвала: с гасителем крутильных колебаний
4. Натяжитель поликлинового ремня: для ослабления натяжения ремня повернуть натяжитель гаечным ключом с торцеовой насадкой; стопорить фиксатором -Т10060 А-
5. 20 Нм и довернуть на 90° (¼ об.)
6. 23 Нм
7. Генератор
8. Центровочная втулка: компрессора климатической установки
9. Компрессор климатической установки: трубопроводы хладагента не отвинчивать и не отсоединять
10. Болт
