А/м без климатической установки

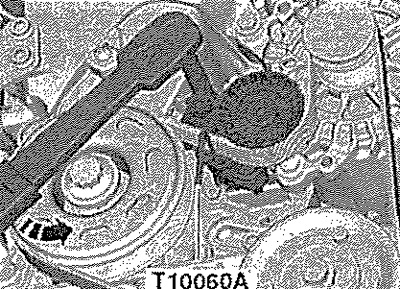

Для ослабления натяжения поликлинового ремня повернуть натяжитель против часовой стрелки -стрелка-. Застопорить натяжитель фиксатором -Т10060 А-.
Осторожно! Эксплуатировавшийся ремень устанавливать только в прежнем направлении движения. Неправильная установка может привести к разрушению ремня! Перед снятием поли: клинового ремня пометить направление его хода t мелом или фломастером.
Снять поликлиновой ремень.
Установка

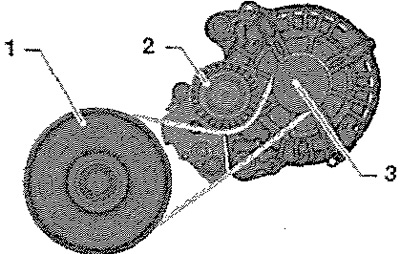

Установка в обратном порядке. Уложить поликлиновой ремень, как показано на рисунке.
1. Демпфер крутильных колебаний
2. Натяжитель поликлинового ремня
3. Генератор
Повернуть натяжитель по -стрелке- и извлечь фиксатор -Т10060 А-. Отпустить натяжитель. Проверить правильность установки поликлинового ремня. Запустить двигатель и проверить движение поликлинового ремня.
А/м с климатической установкой

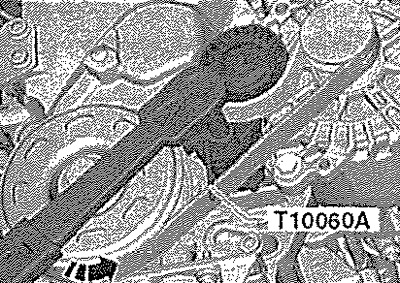

Для ослабления натяжения поликлинового ремня повернуть натяжитель против часовой стрелки -стрелка-. Застопорить натяжитель фиксатором -Т10060 А-.
Осторожно! Эксплуатировавшийся ремень устанавливать только в прежнем направлении движения. Неправильная установка может привести к разрушению ремня! Перед снятием поли-клинового ремня пометить направление его хода мелом или фломастером.
Снять поликлиновой ремень.
Установка

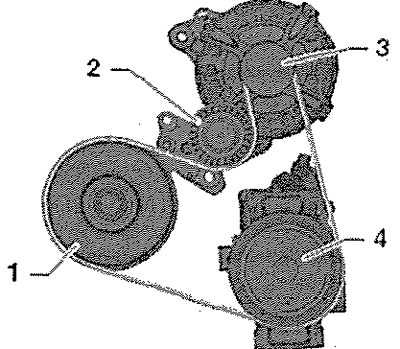

Установка в обратном порядке. Уложить поликлиновой ремень, как показано на рисунке:
1. Демпфер крутильных колебаний
2. Натяжитель поликлинового ремня
3. Генератор
4. Компрессор климатической установки
Повернуть натяжитель против часовой стрелки -стрелка- и извлечь фиксатор Т10060 А-. Отпустить натяжитель. Проверить правильность установки поликлинового ремня. Запустить двигатель и проверить движение поликлинового ремня.
