Указание: После работ с цепными приводами провести адаптацию длины цепей.

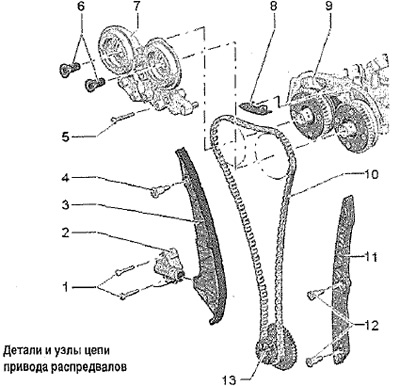

1. 4 Нм и довернуть на 90° (¼ об.): заменить
2. Натяжитель цепи: находится под натяжением пружины; перед снятием заблокировать фиксатором -Т40267-
3. Башмак натяжителя цепи привода
4. Направляющий болт, 20 Нм
5. 4 Нм и довернуть на 180° (½ об.): заменить
6. Клапаны регулятора, 35 Нм: левосторонняя резьба; снимать с помощью приспособления -Т10352/2-
7. Крышки подшипников
8. Планка успокоителя: цепи привода распредвалов
9. Корпус распредвалов
10. Цепь привода распредвалов: перед снятием отметить направление хода цветной меткой
11. Планка успокоителя: цели привода распредвалов
12. Направляющий болт, 20 Нм
13. Трехступенчатая звёздочка: на коленвале

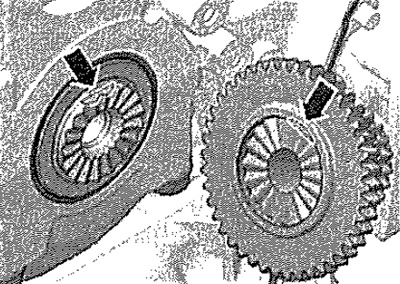

Звёздочка на коленвале — монтажное положение
Обе плоскости -стрелки- должны совпадать.
