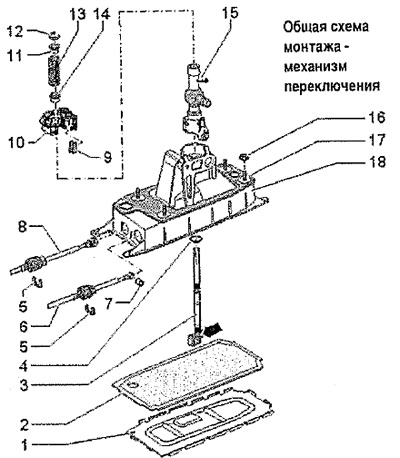

Указание: Смазать все опорные и контактные поверхности смазкой -G 000 450 02-.
1. Накладка: для снятия отогнуть язычки; подлежит обязательной замене
2. Уплотнитель: подлежит обязательной замене
3. Рычаг переключения передач
4. Уплотнительное кольцо круглого сечения; надеть до упора на рукоятку переключения -стрелка-; при повреждении заменить
5. Предохранительная скоба: не повредить при демонтаже тросов; подлежит обязательной замене
6. Трос выбора передач
7. Втулка троса выбора передач
8. Трос привода переключения передач
9. Буфер
10. Опорный вкладыш при демонтаже выступы опорного вкладыша обычно повреждаются; подлежит обязательной замене
11. Втулка
12. Стопорное кольцо
13. Нажимная пружина
14. Втулка
15. Направляющая рычага переключения передач
16. Гайка: М8 — 25 Нм; М6 — 8 Нм
17. Уплотнитель: между корпусом механизма переключения передач и днищем кузова; самоклеющийся
18. Корпус механизма переключения передач: с нажимной пружиной и угольником селектора; нажимная пружина и угольник селектора не снимаются

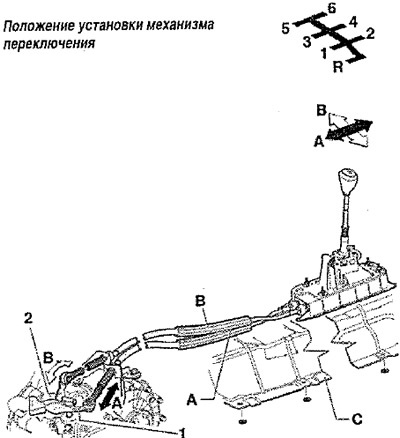

Положение установки механизма переключения
-Стрелка А- перемещение рычага переключения передач
-Стрелка В- перемещение рычага селектора
A. Трос привода переключения передач
B. Трос выбора передач
C. Теплозащитный экран: снять перед снятием механизма переключения
1. Рычаг переключения передач
2. Промежуточный рычаг
