Снятие
1. Выключить зажигание и все электрические потребители автомобиля.
2. Снять блок контроллеров управления системой отопления и вентиляции (подробнее, см. соответствующий раздел в данной главе).
Гибкий вал заслонки распределения воздуха
3. Снять защитное покрытие чуть ниже приборной панели.

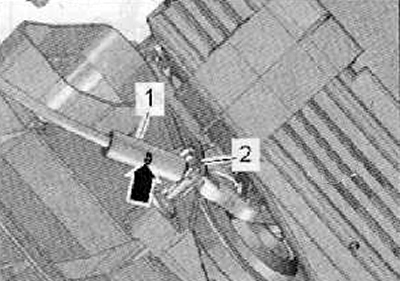

4. Используя плоскую отвертку, сжать пластиковый выступы (стрелки) фиксаторов установочного блока (2), после чего вытянуть гибкий вал, как показано на рисунке ниже.
Гибкий вал заслонки регулировки температуры воздуха
5. Снять защитное покрытие ниже левой части приборной панели.

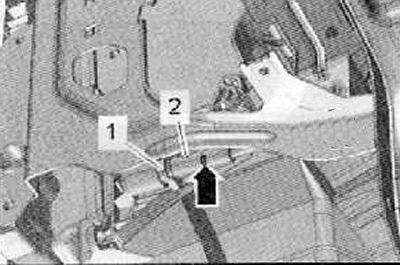

6. Используя плоскую отвертку, сжать пластиковый выступы (стрелки) фиксаторов установочного блока (1), после чего вытянуть гибкий вал (2), как показано на рисунке ниже.
Установка
Примечание.
- Гибкий вал может быть установлен только в одно положение.
- При подсоединении гибкого вала необходимо, чтобы установочный блок и валик контроллера были установлены в центральное положение. В противном случае возможно нарушение в установке.
Гибкий вал заслонки распределения воздуха
1. Установить гибкий вал на установочный блок, прижать и зафиксировать в зажимах.
2. Используя гибкий вал установить заслонку оттаивания в вертикальное положение («открыто»).
3. Установить регулятор распределения потоков воздуха в положения «Defrost function».
4. В данном положении вставить гибкий вал в контроллер и зафиксировать его.
Гибкий вал заслонки регулировки температуры воздуха
5. Установить гибкий вал в установочный блок заслонки регулировки температуры и зафиксировать его в нем.
6. Используя гибкий вал, установить установочный модуль в крайнее правое положение.
7. Установить контроллер отопителя в крайнее левое положение («холодно»).
8. В данном положении, установить гибкий вал в контроллер отопителя и зафиксировать его.
9. Проверить правильность установки гибкого вала, переместив контроллер в крайние положения.
