Снятие
Примечание.
- Рулевая колонка поставляется как единая деталь, ремонт не предусмотрен.
- Перед началом каких-либо работ связанных со снятием рулевой колонки, необходимо отсоединить отрицательную клемму от аккумуляторной батареи.
- Установить передние колеса в направлении прямолинейного движения.
Внимание. Если не выполнить подготовительные работы, возможно повреждение элемента системы пассивной безопасности.
1. Установить передние управляемые колеса в направлении прямолинейного движения.
2. Снять рулевое колесо в сборе.
Внимание. Контактное кольцо модуля подушки безопасности необходимо снимать и устанавливать только когда рулевое колесо установлено в нейтральное положение.
3. Снять приборную панель в сборе (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять воздуховод направляющий поток воздуха в зону ног, со стороны водителя (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).

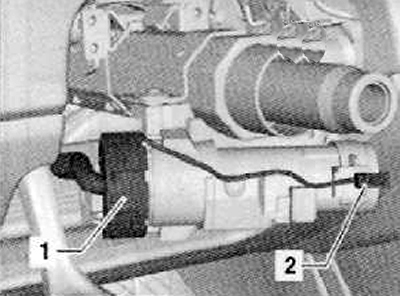

5. Отсоединить разъем жгута электропроводки (1) катушки считывания иммобилайзера, как показано на рисунке ниже.
6. Отсоединить разъем жгута электропроводки (2) от корпуса замка зажигания, как показано на рисунке ниже.
7. Выкрутить винт крепления и отсоединить провод «массы» рулевой колонки.

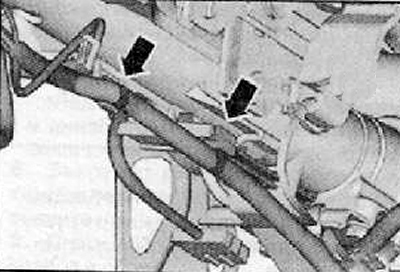

8. Отсоединить фиксаторы жгутов электропроводки от рулевой колонки (стрелки), как показано на рисунке ниже.

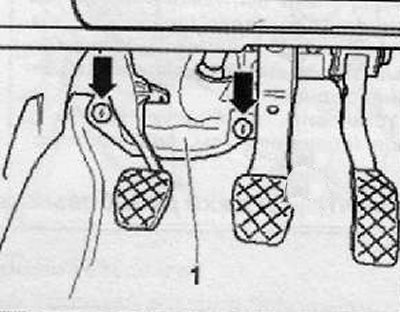

9. Отвернуть пластиковые гайки крепления (стрелки) и снять панель облицовки (1), показанную на рисунке ниже.

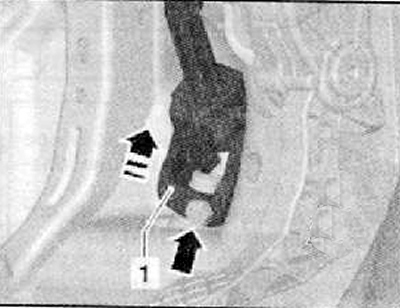

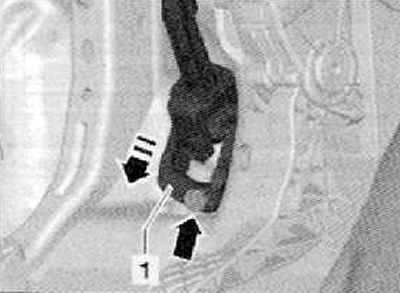

10. Выкрутить винт крепления (стрелка), соединяющий вал рулевой колонки и вал шестерни рулевого механизма через универсальный шарнир (1), как показано на рисунке ниже. Отсоединить вал рулевой колонки, переместив универсальный шарнир в направлении стрелки.

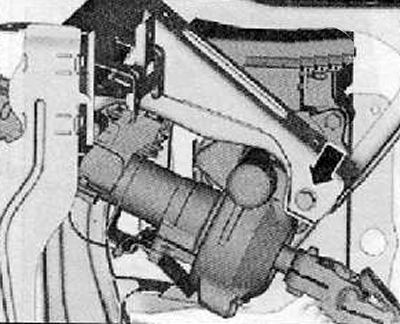

11. Выкрутить нижний винт крепления (стрелка) монтажного кронштейна, как показано на рисунке ниже.

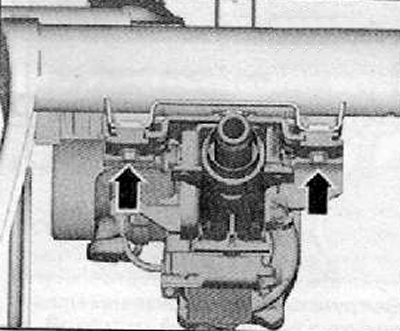

12. Выкрутить болты крепления (стрелки), показанные на рисунке ниже, рулевой колонки к поперечине приборной панели. Удерживать при этом рулевую колонку в сборе, чтобы исключить ее падение.

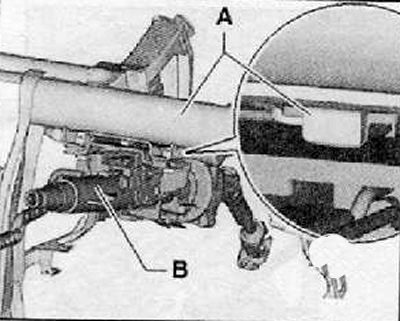

13. Аккуратно отсоединить рулевую колонку в сборе (В) от опорного кронштейна (А), как показано на рисунке ниже.
14. Извлечь рулевую колонку в сборе.
Внимание. Быть предельно осторожным с рулевой колонкой, чтобы исключить ее повреждения.
Установка

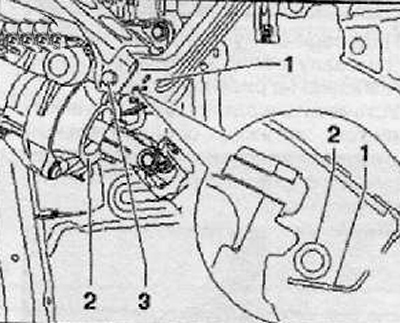

1. Установить рулевую колонку в сборе (2) в монтажный кронштейн на опорной поперечине приборной панели в сборе, как показано на рисунке ниже.
2. Зафиксировать рулевую колонку в сборе (В) в опорах (А) на поперечине приборной панели, как показано на рисунке ниже. Проверить и убедиться в том, что рулевая колонка установлена на опорах должным образом.
Примечание. При установке рулевой колонки необходимо чтобы монтажные отверстия четко совпали.

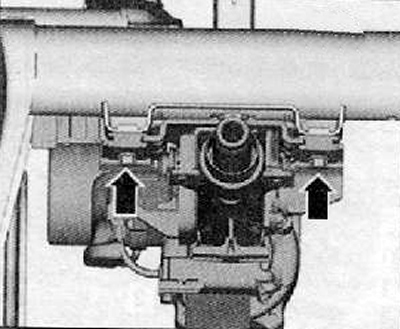

3. Установить и затянуть болты крепления рулевой колонки к поперечине приборной панели (стрелки), как показано на рисунке ниже.
4. Разблокировать рычаг регулировки рулевой колонки.

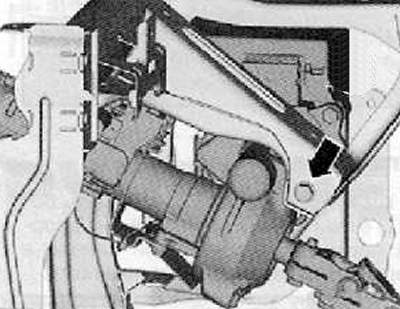

5. Вкрутить и затянуть с требуемым моментом затяжки боковой болт крепления рулевой колонки к монтажному кронштейну, как показано на рисунке ниже.
6. Подсоединить универсальный шарнир (1) к валу шестерни рулевой рейки, как показано на рисунке ниже.
7. Установить и затянуть с требуемым моментом затяжки соединительный винт рулевой колонки с валом шестерни рулевого механизма, как показано на рисунке ниже.

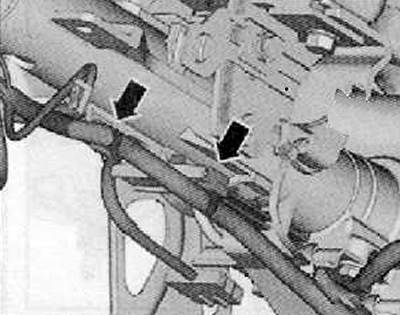

8. Зафиксировать жгуты электропроводки зажимами на рулевой колонке (стрелки), как показано на рисунке ниже.

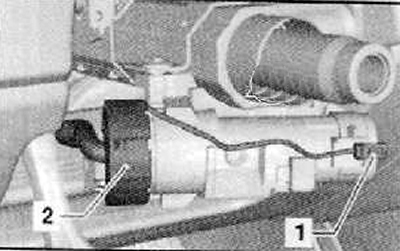

9. Подсоединить разъем жгута электропроводки к корпусу замка зажигания (1), как показано на рисунке ниже.
10. Подсоединить разъем жгута электропроводки (2) к катушке считывания иммобилайзера, как показано на рисунке ниже.
11. Подсоединить и зафиксировать провод «массы» рулевой колонки.
12. Установить и зафиксировать воздуховод системы вентиляции в зоне ног со стороны водителя (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).
13. Установить приборную панель в сборе (подробнее см. соответствующий раздел в главе Кузов).
14. Установить подрулевые переключатели.
15. Установить панели облицовки рулевой колонки в сборе.
16. Установить рулевое колесо в сборе. Установить модуль фронтальной водительской подушки безопасности (подробнее. см соответствующий раздел в главе Пассивная безопасность).

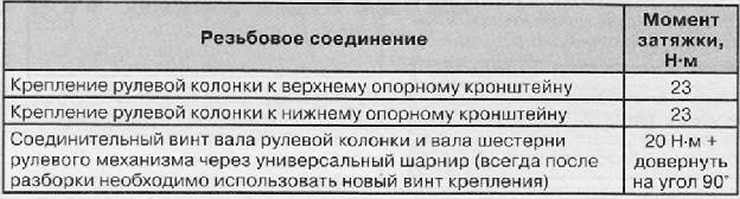

Моменты затяжки резьбовых соединений
