Снятие
1. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).
2. Слить охлаждающую жидкость в заранее подготовленную емкость (подробнее, см. соответствующий раздел в данной главе).
3. Снять кожух вентилятора в сборе с вентилятором системы охлаждения (подробнее, см. соответствующий раздел в данной главе).
4. Отсоединить разъем жгута электропроводки от термовыключателя вентилятора системы охлаждения.
5. Отсоединить верхний водяной патрубок от радиатора.

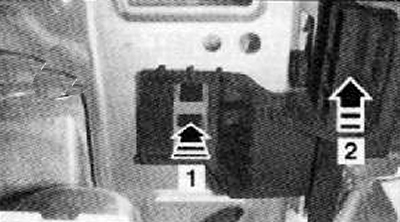

6. Снять кронштейн бачка системы омывателя ветрового стекла. Для этого необходимо нажать в направлении стрелки (1) и, одновременно с этим, потянуть в направлении стрелки (2) вверх и снять кронштейн в сборе, как показано на рисунке ниже.

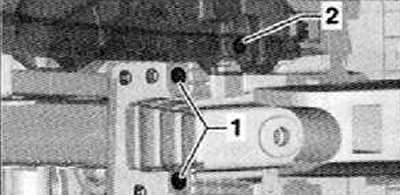

7. Выкрутить винт крепления (2) опоры радиатора в сборе (с обеих сторон), как показано на рисунке ниже.
8. Надавить на радиатор в направлении задней части автомобиля, чтобы отсоединить радиатор от опор с правой и левой стороны.
Автомобили без системы кондиционирования
9. Потянуть радиатор системы охлаждения вместе с радиатором промежуточного охладителя системы турбонаддува вверх, чтобы отсоединить от опор, после чего извлечь из моторного отсека через его нижнюю часть.
Автомобили с системой кондиционирования
10. Снять ремень привода навесного оборудования (подробнее, см. соответствующий раздел в главе Дизельные двигатель).
Внимание. Не отсоединять от компрессора системы кондиционирования патрубки системы.
11. Выкрутить болты крепления и отсоединить от монтажного кронштейна компрессор системы кондиционирования. Подвесить компрессор за подходящий элемент в моторном отсеке, используя отрезок провода.

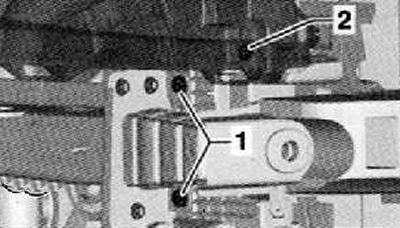

12. Отметить монтажное положение винтов крепления (1) с правой и левой стороны, затем только отпустить винты крепления.
13. Потянуть радиатор вместе с промежуточным охладителем системы впуска и конденсатором по направлению вверх, чтобы отсоединить от резиновых опор.
14. Переместить радиатор в сборе с конденсатором назад.

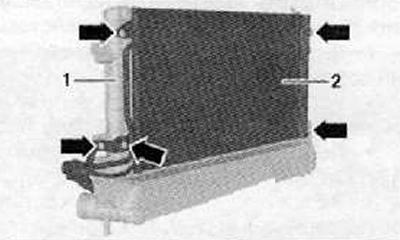

15. Выкрутить винты крепления (стрелки) конденсатора (2) к радиатору системы охлаждения (1), как показано на рисунке ниже.
16. Переместить конденсатор по направлению вперед и подсоединить к элементу крепления.
17. Извлечь радиатор системы охлаждения вместе с радиатором промежуточного охлаждения воздуха по на правлению вниз.
Отсоединение радиатора промежуточного охладителя нагнетаемого воздуха от радиатора системы охлаждения
Внимание. Чтобы исключить повреждение радиатора промежуточного охладителя нагнетаемого воздуха, при выполнении соответственной операции необходима помощь второго механика.

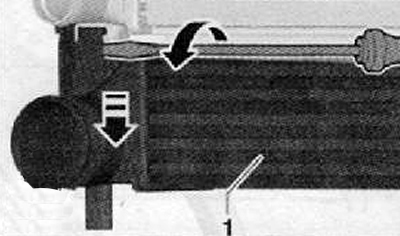

18. Вставить отвертку в левый захват радиатора промежуточного охладителя с задней части радиатора, как показано на рисунке ниже. Затем, проворачивая отвертку, отжать захват радиатора (1) охладителя, как показано на рисунке ниже.
19. Потянуть вниз левую часть радиатора промежуточного охладителя, чтобы отсоединить его от радиатора системы охлаждения, как показано на рисунке ниже.

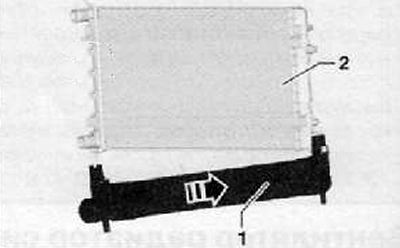

20. Надавить на радиатор промежуточного охладителя (1), чтобы отсоединить его от радиатора системы охлаждения с правой стороны (2), как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
Заполнить систему охлаждения свежей охлаждающей жидкостью (подробнее, см. соответствующий раздел в данной главе).
