Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Ключ для водяного насоса и рулевого управления с усилителем -МР 1 308 (V.A.G 1590)-.
Примечание.

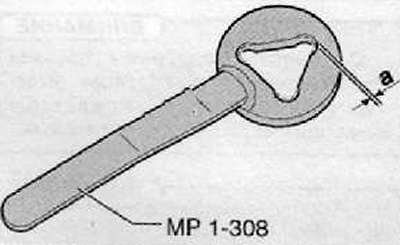

- Переделка ключа для водяного насоса и рулевого управления с усилителем -MP 1-308-.
- С целью видоизменения крепежных винтов для шкива насоса системы жидкостного охлаждения необходимо выпилить три радиуса, «а» по крайней мере 1 мм.
Снятие
1. Снять поликлиновой ремень привода навесного оборудования (подробнее, см. соответствующий раздел в главе Бензиновые двигатели).

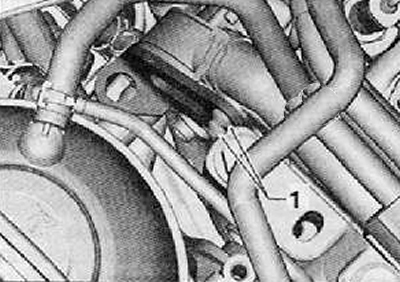

2. Выкрутить винты крепления (стрелки), снять держатель с крышки распределительных шестерен.
Примечание. Держатель на крышке распределительных шестерен служит только транспортным предохранительным приспособление м двигателя перед первой установкой, а не надо устанавливать его снова.

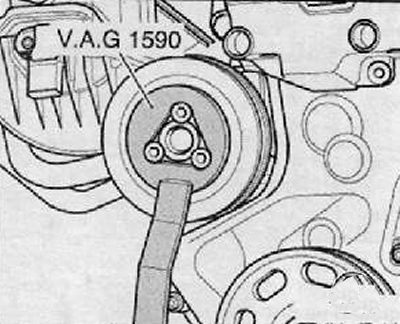

3. Выкрутить винты крепления шкива насоса системы жидкостного охлаждения, придерживая при этом шкив ключом для водяного насоса и рулевого управления с усилителем -V.A.G 1590-, как показано на рисунке ниже.
Установка
Установка производится в последовательности обратной снятию.
Момент затяжки винтов крепления шкива при установке: 20 Нм.
