Примечание. Работоспособность топливного насоса проверяют в рамках диагноза регулирующих органов.
1. Подсоединить диагностическую, измерительную и информационную систему -VAS 505Х-.
2. Включить зажигание.
3. На дисплее следует нажимать постепенно кнопки для "системы автоматического контроля автомобиля", "01 - электроники двигателя" и "03 - диагноза регулирующих органов".
4. Нажимать на дисплее правую стрелку до тех пор, пока не появится диагноз регулирующих органов электроники топливного насоса. Топливный насос должен медленно разогнаться вплоть до максимальной частоты вращения.
Топливный насос работает тихо.
5. Выключить зажигание.
Топливный насос не срабатывает:
6. Снять заднее сиденье (подробнее, см. соответствующий раздел в главе Кузов).

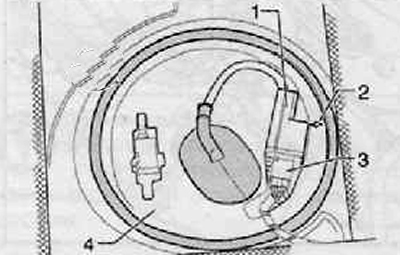

7. Отсоединить разъем жгута электропроводки (3) от блока управления топливным насосом -J538- как показано на рисунке ниже.

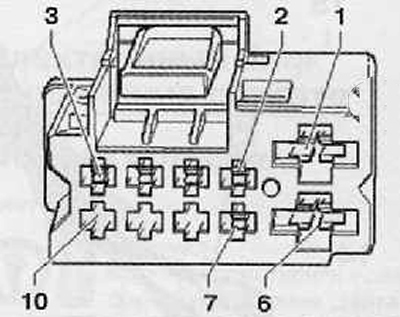

8. Проверить подачу напряжения пробником напряжения (испытательной лампой на полупроводниковых диодах) -V.A.G 1527В- между контактами (1) и (6), как показано на рисунке ниже. Светоизлучающий диод должен гореть.
Светоизлучающий диод не горит
9. Выявить и устранить обрыв провода по принципиальной схеме электрооборудования.
Светоизлучающий диод горит (электропитание — в норме)

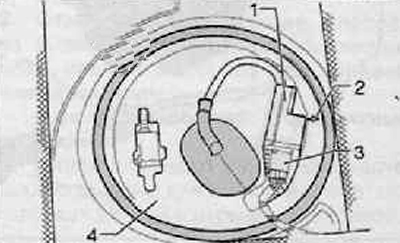

10. Освободить из фиксаторов крыш ку (4) вместе с блоком управления топливным насосом -J53B- (1), как показано на рисунке ниже.

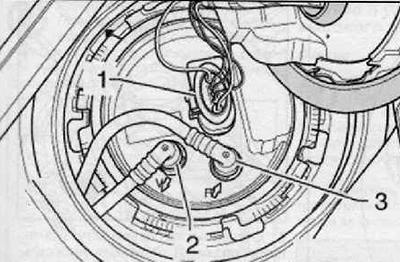

11. Сначала следует проверить правильность установки разъема жгута электропроводки (1), который показан на рисунке ниже. Для этого следует потянуть за разъем жгута электропроводки без нажатия фиксаторов.
Если был разъем жгута электропроводки установлен неправильно
12. Повторить контроль работы топливного насоса.
Если был разъем жгута электропроводки установлен правильно
13. Отсоединить разъем жгута электропроводки (1).
14. Проверить неповрежденность контактов на разъеме жгута электропроводки и на топливном насосе.
Если не было выявлено никакого повреждения
15. Извлечь топливный насос (см. соответствующий раздел в данной главе).
16. Проверить присоединение электрических проводов между фланцем и топливным насосом.
Если не выявлено никакого обрыва проводов
17. Топливный насос неисправен. Заменить топливный насос в сборе.
