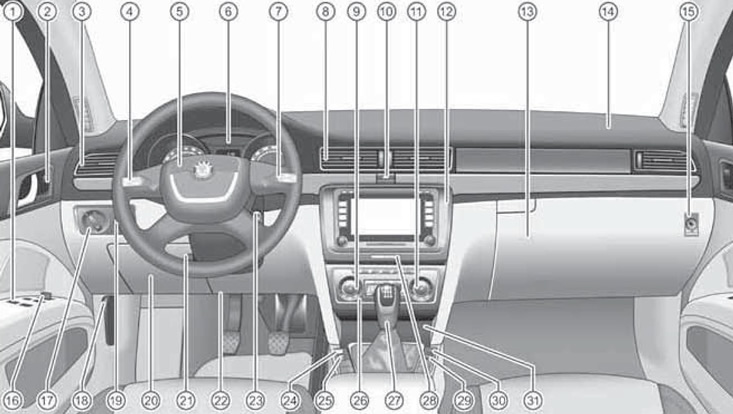

12.1 Расположение органов управления
1 Переключатели управления э/приводом стеклоподъёмников (см. Раздел 5)
2 Клавиша единого замка (см. Раздел 1)
3 Боковые дефлекторы климатической системы (см. Раздел 14)
4 Левый подрулевой переключатель
5 Рулевое колесо с выключателями клаксона, фронтальной подушкой безопасности водителя (см. Раздел 10), клавишами управления аудиосистемой/системой навигации/ телефоном (см. Раздел 15) и клавишами управления дисплеем в комбинации приборов (см. Раздел 13)
6 Комбинация приборов (см. Раздел 13)
7 Правый подрулевой переключатель
8 Центральные дефлекторы климатической системы (см. Раздел 14)
9 Переключатель подогрева сиденья водителя (см. Раздел 9)
10 Выключатель аварийной сигнализации
11 Переключатель подогрева сиденья переднего пассажира (см. Раздел 9)
12 Блок аудиосистемы/системы навигации (см. Раздел 15)
13 Главный вещевой ящик
14 Фронтальная подушка безопасности переднего пассажира (см. Раздел 10)
15 Выключатель подушки 14 (см. Раздел 10)
16 Переключатель регулировки/ обогрева/складывания наружных зеркал заднего вида (см. Раздел 9)
17 Переключатель наружных светотехнических приборов и подсветки приборов
18 Рукоятка отпирания капота (см. Раздел 3)
19 Регуляторы наклона фар и яркости подсветки приборов
20 Вещевой ящик водителя
21 Рычаг регулировки рулевой колонки (см. Раздел 9)
22 Коленная подушка безопасности водителя (см. Раздел 10)
23 Замок зажигания
24 Выключатель ASR (см. Раздел 24)
25 Выключатель системы контроля давления накачки шин (см. Раздел 19)
26 Панель управления климатической системой (см. Раздел 14)
27 Рычаг управления трансмиссией (см. Раздел 23)
28 К/Л состояния подушки 14 (см. Раздел 8)
29 Выключатель парковочного автопилота (см. Раздел 17)
30 Выключатель системы помощи при парковке (см. Раздел 17)
31 Ниша для мелочей или пепельница
Левый подрулевой переключатель (4 на иллюстрации 12.1) предназначен для:
- включения/выключения указателей поворотов;
- переключения между ближним и дальним светом фар;
- сигнализации дальним светом фар;
- включения/выключения стояночных огней;
- управления термостатом (при наличии, см. Раздел 16).
Для включения указателя левого или правого поворота при включённом зажигании потяните рычаг левого подрулевого переключателя соответственно вниз или вверх (В или А на иллюстрации 12.2) через точку сопротивления. При этом в комбинации приборов загорается в проблесковом режиме индикатор включения соответствующих указателей поворота. После завершения поворота рычаг переключателя автоматически возвращается в нейтральное положение. Для принудительного выключения указателей поворотов потяните рычаг в исходное положение вручную.

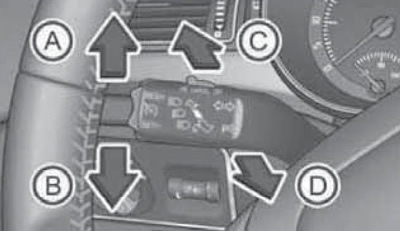

12.2 Положения левого подрулевого переключателя
Замечание: Учащённое мигание индикатора указывает на неисправность указателей поворотов автомобиля (не прицепа!), - проверьте лампы.
При перестроении можно воспользоваться функцией 3-кратного включения указателей поворотов. Потяните рычаг левого верхнего подрулевого переключателя вверх или вниз, не переводя его через точку сопротивления, и отпустите, - указатели поворота мигнут 3 раза, а рычаг вернётся в нейтральное положение. Если не отпускать рычаг, указатели поворотов будут продолжать работать.
Замечание: Отключить и включить эту функцию можно на СТО компании Skoda, либо через меню дисплея комбинации приборов (если это меню имеется, см. Раздел 13).
Для включения дальнего света фар при включённом ближнем свете фар потяните рычаг левого верхнего подрулевого переключателя от себя (С на иллюстрации 12.2). Включение дальнего света фар сопровождается включением соответствующей К/Л синего цвета в комбинации приборов (см. Раздел 13). Для переключения обратно в режим ближнего света снова толкните его от себя или потяните рычаг на себя в исходное положение.
Для сигнализации дальним светом фар потяните рычаг переключателя на себя (D на иллюстрации 12.2). В этом нефиксированном положении дальний свет включится даже при выключенном зажигании, и будет работать, пока переключатель не будет отпущен. Включение дальнего света фар сопровождается включением соответствующей К/Л синего цвета в комбинации приборов (см. Раздел 13).
Для включения стояночных огней (габаритных огней по одному из бортов) выключите зажигание и переведите рычаг вверх или вниз (А и В на иллюстрации 12.2).
Замечание: Если выключить зажигание при включённых указателях поворота, стояночные огни не включатся. Можно включить стояночные огни и по обоим бортам, - включите габаритные огни и заприте автомобиль.
