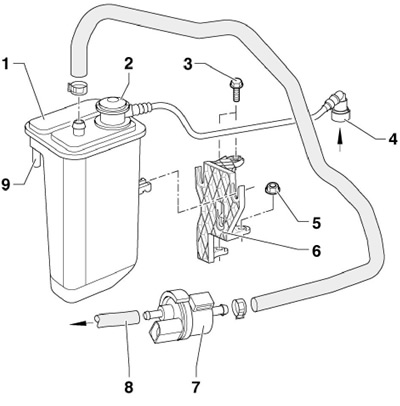

15.1а Детали установки адсорбера EVAP двигателя 1.4 л (3.6 л - аналогично)
1 Угольный адсорбер, в правой передней части двигательного отсека, удерживается в пазу кронштейна 6
2 Клапан удерживания давления с соединительным шлангом
3 Болт, 8 Нм
4 Вентиляционная линия, от топливного бака
5 Гайка, 8 Нм
6 Кронштейн
7 Э/м капай №1 "N80" продувки адсорбера EVAP
8 Соединительный шланг, к впускному трубопроводу
9 Соединение впуска воздуха
15.1b Детали установки адсорбера EVAP двигателей 1.8 и 2.0 л
1 Угольный адсорбер, в правой передней части двигательного отсека, удерживается в пазу кронштейна 6
2 Клапан удерживания давления с соединительным шлангом
3 Болт, 8 Нм
4, 14 Соединительный шланг
5 От топливного бака
6 Гайка, 8 Нм
7 Болт, 5 Нм
8 Кронштейн
9 От турбокомпрессора
10 К впускному трубопроводу
11 Двойной невозвратный клапан, совмещён с клапаном 13
12 Болт, 12 Нм
13 Э/м клапан №1 "N80" продувки адсорбера EVAP, совмещён с клапаном 11
