Замечание: С 11.2008 г. устанавливается регулятор фаз выпускного распределительного вала "32А" с пластиковой крышкой.
1. Снимите звукоизоляцию под двигательным отсеком и локер правой передней колёсной арки (см. Главу 11).
2. Снимите крышку головки цилиндров (см. Раздел 9).
3. Проверните коленчатый вал опорой Т10172 по часовой стрелке до совмещения меток ВМТ (см. иллюстрацию 9.29а). При этом кулачки распределительных валов для цилиндра №1 должны быть обращены друг к другу (см. иллюстрацию 9.29b).
4. Установите шаблон Т10068А в прорези обоих валов (см. иллюстрацию 9.45). Замечание: Из-за работы регуляторов фаз ГРМ, прорези могут располагаться с некоторым отклонением от горизонтали, поэтому для установки шаблона может потребоваться слегка вращать их за лыски (см. иллюстрацию 9.32).
5. Удостоверьтесь, что метки на регуляторах фаз ГРМ совмещены с правыми рисками на корпусе регулировки фаз ГРМ (см. сопр. иллюстрации).

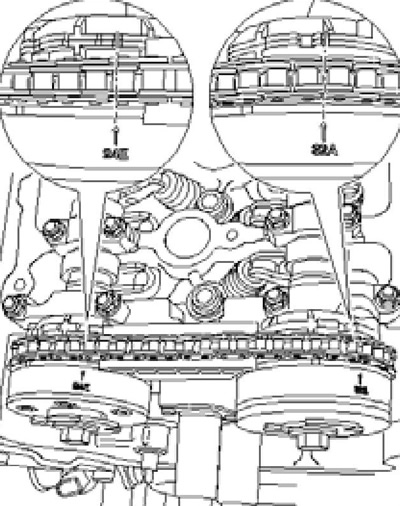

10.5а Метки ВМТ на регуляторах фаз ГРМ

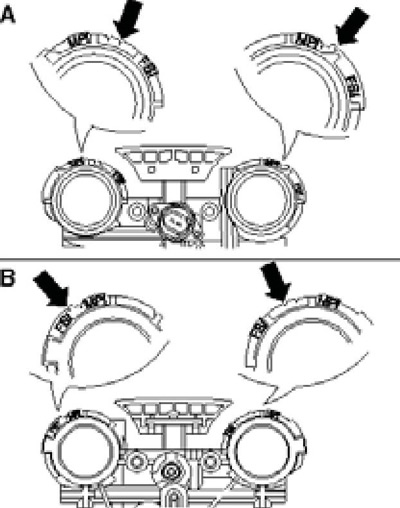

10.5b Риски на корпусе регулировки фаз ГРМ на сторонах маховика (А) и шкива (В)
Замечание: Допускается небольшое несовпадение метки "32А" с соответствующей риской. Не обращайте внимание на положение звеньев медного цвета цепи ГРМ.
6. Между метками на регуляторах должно находиться 16 роликов цепи ГРМ (см. сопр. иллюстрацию).

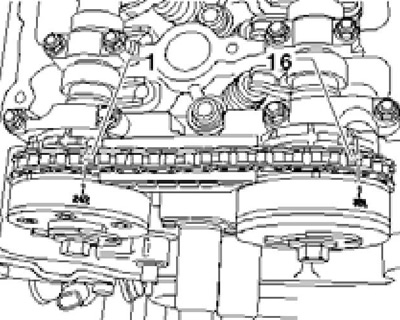

10.6 Ролики цепи между метками на регуляторах
7. Если указанные выше условия выполнены, установите крышку головки цилиндров и верхнюю часть впускного трубопровода. В противном случае отрегулируйте фазы ГРМ (см. Раздел 11).
