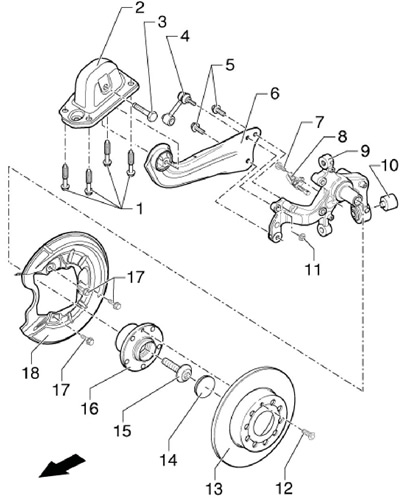

3.1а Детали установки задней ступичной сборки и продольного рычага задней подвески (модели FWD)
Стрелка Направление движения
1 Болт, подлежит замене, 50 Нм, затем дотяните на угол 45°
2 Опорный кронштейн
3, 5 Болты, подлежат замене, 90 Нм, затем дотяните на угол 90°
4 Стойка стабилизатора поперечной устойчивости
6 Продольный рычаг подвески
7 Болт крепления датчика 8, 8 Нм
8 Колёсный датчик ABS, перед установкой очистите внутреннюю поверхность посадочного отверстия и нанесите на неё смазку G000 650
9 Держатель ступичной сборки
10 Резинометаллическая втулка
11 Самоконтрящаяся гайка, подлежит замене, 45 Нм
12 Болт крепления тормозного диска, 4 Нм
13 Тормозной диск
14 Пробка болта 15, подлежит замене
15 Ступичный болт, подлежит замене, 180 Нм, затем дотяните на угол 180°
16 Ступичная сборка (ступица с подшипником), со встроенным ротором датчика 8, ремонт и регулировка не предусмо трены
17 Болт щитка 18, 12 Нм
18 Щиток тормозного механизма

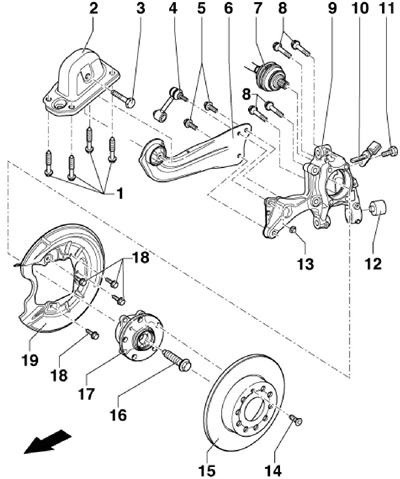

3.1b Детали установки задней ступичной сборки и продольного рычага задней подвески (модели AWD)
Стрелка Направление движения
1 Болты, подлежат замене, 50 Нм, затем дотяните на угол 45°
2 Опорный кронштейн
3 Болт, подлежит замене, 90 Нм, затем дотяните на угол 90°
4 Стойка стабилизатора поперечной устойчивости
5 Болты, подлежат замене, 90 Нм, затем дотяните на угол 45°
6 Продольный рычаг подвески
7 Приводной вал
8 Болты, подлежат замене, 70 Нм, затем дотяните на угол 90°
9 Держатель ступичной сборки
10 Колёсный датчик ABS, перед установкой очистите внутреннюю поверхность посадочного отверстия и нанесите на неё смазку G000 650
11 Болт крепления датчика 10, 8 Нм
12 Резинометаллическая втулка
13 Самоконтрящаяся гайка, подлежит замене, 40 Нм
14 Болт крепления тормозного диска, 4 Нм
15 Тормозной диск
16 Ступичный болт, подлежит замене, 70 Нм, затем дотяните на угол 90°
17 Ступичная сборка (ступица с подшипником), со встроенным ротором датчика 10, ремонт и регулировка не предусмотрены
18 Болты щитка 19, 12 Нм
19 Щиток тормозного механизма
Ступичная сборка моделей FWD
2. Поддомкратьте автомобиль и установите его на надёжные подпорки. Снимите заднее колесо.

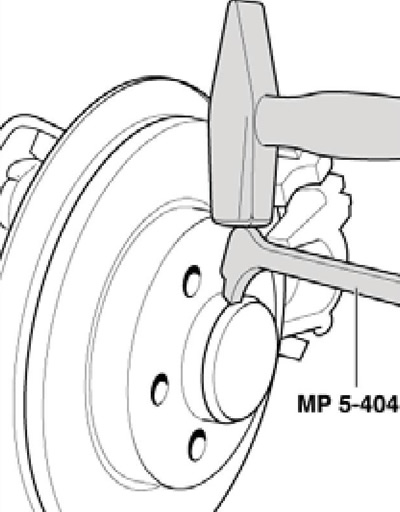

3. Подденьте крышку ступичного болта (см. сопр. иллюстрацию) и снимите её при помощи клещей.
3.3 Отделение крышки ступичного болта
4. Снимите суппорт с анкерной скобой и подвесьте их на деталях кузова на проволоке, не отсоединяя шланг тормозной жидкости (см. Главу 9). При этом шланг не должен быть напряжён.
5. Выверните болт и снимите тормозной диск (см. Главу 9).
6. Выверните ступичный болт (15 на иллюстрации 3.1а) и снимите ступичную сборку со шпинделя.
7. Аккуратно надвиньте ступичную сборку на шпиндель без перекоса.
8. Затяните новый ступичный болт и установите его новую крышку при помощи подходящей втулки.
9. Дальнейшая установка производится в обратной последовательности.
Ступичная сборка моделей AWD
10. Снимите пружину задней подвески (см. Главу 10).
11. Снимите приводной вал (см. Раздел 4).
12. Снимите суппорт с анкерной скобой и подвесьте их на деталях кузова на проволоке, не отсоединяя шланг тормозной жидкости (см. Главу 9). При этом шланг не должен быть напряжён.
13. Выверните болт и снимите тормозной диск (см. Главу 9). Снимите щиток тормозного механизма.
14. Выверните болты (2 на сопр. иллюстрации) и снимите ступичную сборку с её держателя.
3.14 Болты (2) крепления ступичной задней сборки и её держателя (стрелки) на моделях AWD
15. Установка производится в обратной последовательности. При затягивании ступичного болта учитывайте особенности, указанные в соответствующем подразделе Раздела 2.
Держатель ступичной сборки
16. Снимите пружину задней подвески (см. Главу 10).
17. Снимите ступичную сборку (см. соответствующий подраздел выше).
18. Снимите щиток тормозного механизма и колёсный датчик ABS (см. Главу 9).
19. Выверните нижний болт крепления амортизатора (см. сопр. иллюстрацию).
3.19 Нижний болт крепления амортизатора

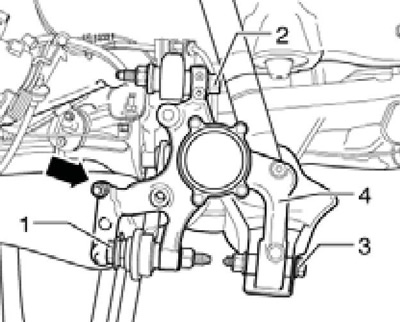

20. Отдайте гайку (стрелка на сопр. иллюстрации) стойки стабилизатора, выверните болт (1) крепления направляющего рычага к подрамнику, а также болты (2 и 3) крепления соответственно верхнего и нижнего рычагов к держателю ступичной сборки (4).
3.20 Крепёж деталей подвески в области держателя ступичной сборки (модели AWD)
21. Удерживая держатель ступичной сборки, выверните болты (стрелки на иллюстрации 3.14) его крепления и снимите держатель с резьбы стойки стабилизатора (1).

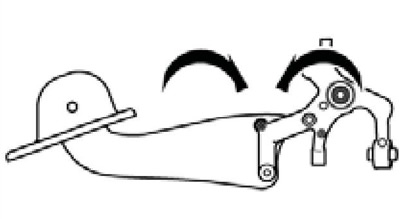

22. Резьбовые соединения продольного рычага и держателя ступичной сборки могут быть затянуты только после того, как будут установлены все компоненты подвески соответствующего колеса (в частности, пружина и амортизатор). Для затягивания подвеска должна находиться в разгруженном положении. Только затем сдвигайте продольный рычаг и держатель ступичной сборки в нужное положение (стрелки на сопр. иллюстрации). Придерживайтесь следующей последовательности.
3.22 Перемещение держателя ступичной сборки и продольного рычага

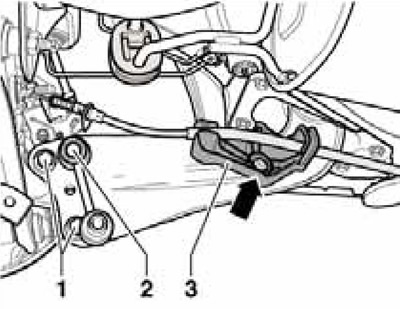

23. Вверните, но не затягивайте болты (1 и 2 на сопр. иллюстрации) крепления держателя ступичной сборки соответственно к продольному рычагу и стойке стабилизатора.
3.23 Крепёж держателя ступичной сборки
24. Вверните, но не затягивайте крепёж направляющего рычага (1 на иллюстрациях 3.20а-b), а также верхнего и нижнего рычагов (2 и 3) к держателю ступичной сборки.
25. Установите ступичную сборку (см. соответствующий подраздел выше) и щиток тормозного механизма.
26. Вверните, но не затягивайте нижний болт амортизатора (см. иллюстрацию 3.19).
27. Установите пружину подвески, установите подвеску в разгруженное положение.
28. Затяните болт (1 на иллюстрацию 3.20) направляющего рычага и болт (3) нижнего рычага.
29. Затяните болт (1 на сопр. иллюстрациях) верхнего рычага. Шайба (2) должна быть установлена так, чтобы между ней и пластиной (3) имелся зазор.

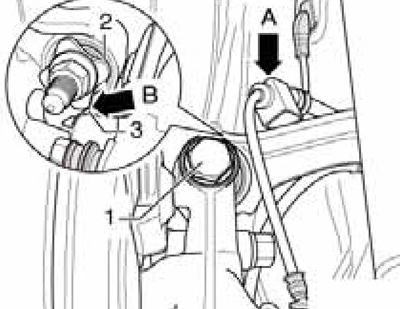

3.29а Болт верхнего рычага (модели FWD)

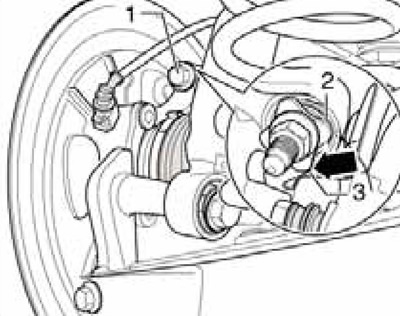

3.29b Болт верхнего рычага (модели AWD)
30. Затяните нижний болт амортизатора и снимите приспособления для удерживания подвески в разгруженном положении.
31. Затяните болты (1 на иллюстрации 3.23) продольного рычага, следя за его правильным положением относительно держателя ступичной сборки. Затяните гайку (2) крепления стойки стабилизатора к держателю ступичной сборки.
32. Установите колёсный датчик ABS, тормозной диск и анкерную скобу с суппортом (см. Главу 9).
33. Отрегулируйте углы установки колёс (см. Главу 10).
