| 1 | Предпазител за захранване на съединителите на DLC, ECM и блока за управление на горивната помпа (за двигатели SAHS, CDAA / CDAB, CCZA, CDVA), 7,5 A |
| 2 | Предпазител за блок за управление ABS/ESP, превключвател ESP/TCS, превключвател за контрол на налягането в гумите, стопове L/V, 5A |
| 3 | Предпазител за блока за управление на SRS и K / L на състоянието на въздушната възглавница за предния пътник, 5A |
| 4 | Предпазител за датчик ниво/температура на двигателното масло, светлини за заден ход, датчици за високо налягане и качество на въздуха (за климатична система), подготовка за телефон №1 и автозатъмняващо вътрешно огледало за обратно виждане, 5А |
| 5 | Предпазител за 1) блок за управление на лъча на фаровете/накланящия се лъч, блок за управление на асистент за паркиране/асистент за паркиране (за модели с ксенонови фарове) или 2) блок за управление на e/мотори/обхват на фаровете и автопилот на контролния блок за асистент за паркиране/асистент за паркиране (за модели с халогенни фарове), 5А |
| 6 | Предпазител за арматурно табло, диагностичен интерфейс, блок за управление на сервоуправлението, блок за управление на DSG и AWD, 5A |
| 7 | Предпазител за масомер на въздуха и нагревателен резистор PCV, 10A |
| 8 | Предпазител на блока за откриване на ремарке, 5A |
| 9 | Предпазител на релето на климатичния вентилатор, 5A |
| 10 | Предпазител за блока за запалване на лявата ксенонова лампа, 10А |
| 11 | Предпазител за блока за запалване на дясната ксенонова лампа, 10А |
| 12 | Не се използва |
| 13 | Предпазител за ключ за външни светлини, DLC захранване, сензор за дъжд/светлина, реле за отопление на задната седалка и цифров часовник, 7,5 A |
| 14 | Предпазител на захранващия блок (единична функция за заключване), 15A |
| 15 | Предпазител за бордовия захранващ блок (функции на вътрешното осветление, багажното отделение и жабката), 7,5 A |
| 16 | Предпазител за модула на климатичната система и приемника за дистанционно управление на допълнителния нагревател, 7,5 A |
| 17-19 | Не се използва |
| 20 | Предпазител на контролната кутия на KESSY, 5A |
| 21 | Предпазител на блока за управление на електронно заключване на кормилната колона, 7,5 A |
| 22 | Предпазител на блока за управление на вентилатора на климатроник, 40А |
| 23 | Предпазител за контролните блокове на предните врати (електростъкло и функции за единично заключване), 30A |
| 24 | Предпазител на блока за управление DSG, 5A |
| 25 | Предпазител за отопление на задното стъкло и реле за допълнителен нагревател (с климатична система), 30A |
| 26 | Предпазител за лява лампа в багажното отделение и контакт №2 12 волта (универсални модели), 25А |
| 27 | Предпазител: 1) блок за управление на горивната помпа (двигатели CAHS, CDAA / CDAB, CCZA, CDVA), 15A или 2) реле на горивната помпа на основната горивна помпа и спомагателния нагревател (за дизелови модели - с изключение на двигатели CFFB, CLJA и CFGB), 15A, или 3) реле на основната горивна помпа, горивната помпа на спомагателния нагревател и релето на спомагателната горивна помпа (двигатели CFFB, CLJA и CFGB), 20A |
| 28 | Предпазител на блока за управление на задната врата, 30A |
| 29 | Предпазител за аудио подготовка, 5A |
| 30.31 | Не се използва |
| 32 | Предпазител за контролни блокове в задните врати (електрически прозорци и функции за единично заключване), 30A |
| 33 | Предпазител за контролния блок на капака на горния люк и неговата завеса, 25А |
| 34 | Предпазител за вътрешен обемен датчик и алармена сирена против кражба, 5А |
| 35 | Предпазител за предни и задни контакти 12 волта, 25А |
| 36 | Предпазител на релето за миене на фаровете, 20A |
| 37/38 | Предпазители на блока за управление на отопляеми седалки, предни/задни, 20A |
| 39 | Не се използва |
| 40 | Климатичен предпазител на вентилатора, 40А |
| 41 | Предпазител на двигателя на задната чистачка, 10A |
| 42 | Предпазител за ключ за външно осветление, 5A |
| 43/44/45 | Предпазители на устройството за откриване на ремарке, 15/20/15 A |
| 46 | Предпазител за отопляеми дюзи за измиване на предното стъкло и блок за управление на отоплението на задните седалки, 5A |
| 47-49 | Не се използва |

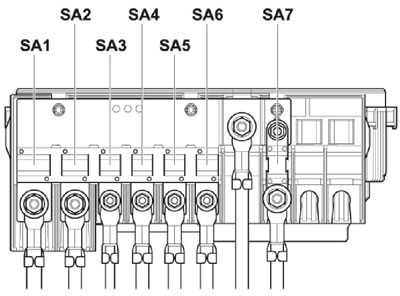

2а Maxi "SA" предпазители в държач А на монтажния блок в двигателния отсек (с изключение на моделите 3,6 l)
SA1 Предпазител за генератор с регулатор на напрежение 200A
SA2 Електромеханичен предпазител на кормилното управление, 80A
SA3 Предпазител на вентилатора на радиатора, 50A
SA4 Предпазител за допълнителен нагревател RTS, 80A
SA5 Захранващ предпазител за вътрешно оборудване, 80A
SA6 Предпазител за допълнителен нагревател RTS, 40A
SA7 Не се използва
2b Maxi "SA" предпазители в държач A на монтажния блок в двигателното отделение (модели 3,6L)
SA1 Предпазител за генератор с регулатор на напрежение 200A
SA2 Електромеханичен предпазител на кормилното управление, 80A
SA3 Предпазител на вентилатора на радиатора, 50A
SA4 Отопляем предпазител на предното стъкло, 50A
SA5 Захранващ предпазител за вътрешно оборудване, 80A
SA6, SA7 Не се използва
A,L,M Терминал 30 вход
2s Реле в държача под монтажния блок в двигателното отделение
1 Реле за отопление на предното стъкло
2 Блок за управление на предварително загряване
За монтаж на реле и предпазител B "SB" в двигателното отделение (с изключение на модели 3,6L)
R1 Реле за подаване на напрежение към ECM Motronic или реле за системата за директно впръскване на дизелови модели
R2 Реле за захранване с напрежение за части на двигателя, или спомагателно реле за водна помпа, или джъмпер
SB1 Не се използва
SB2 Предпазител за контролен блок "Мехатроник" DSG, 30А
SB3 Предпазител за бордово захранване, 5A
SB4 ESP предпазител MK60EC, 20A
SB5 Предпазител за контролен блок "Мехатроник" DSG, 15А
SB6 Предпазител за контролния блок в арматурното табло, блока за управление на електрониката на кормилната колона и отоплението на предното стъкло, 5A
SB7 Силово реле предпазител клема 15, 40A
SB8 Предпазител за аудио уредба, или аудио/навигационна система и ТВ приемник 15А
SB9 Предпазител за блока за управление на управляващата електроника на мобилния телефон, 5А
Предпазител SB10 ECM (двигатели SAHS и дизелови двигатели - 5A, двигатели CDAA / CDAB и CCZA - 10A)
SB11 Предпазител за управление на допълнителен нагревател, 20A
SB12 Предпазител за диагностичен интерфейс, 5A
Предпазител SB13 ECM, 15A (за бензинови модели) или 30A (за дизелови модели)
SB14 Предпазител за системата за запалване (двигатели CAHS, CDAA / CDAB и CCZA) или електрониката на двигателя (двигатели CAYC, CFFB, CLJA и CFGB), 20A
SB15 Предпазител 1) ламбда сонди (двигател SAHS, 10A) или 2) реле на горивната помпа, спомагателно реле на горивната помпа, блок за управление на предварително загряване, RTS допълнителен нагревател (дизелови модели, 5A)
SB16 Предпазител за бордово захранване, 30А
SB17 Клаксон предпазител, 15А
SB18 Предпазител за цифров аудио контролер, 30A
SB19 Предпазител на двигателя на чистачките, 30A
Предпазител SB20 1) електроника на двигатели CDAA / CDAB и CCZA (20A) или 2) циркулационна помпа на охлаждащата течност на двигателя SAHS (10A)
Предпазител за ламбда сонда SB21 (двигатели CDAA/CDAB и CCZA - 15A, двигатели BLS, CAYC, CFFB и CFGB - 10A)
SB22 Предпазител на сензора за положение на съединителя, 5A
SB23 Предпазител 1) SAHS електроника на двигателя (15A), или 2) циркулационна помпа на охлаждащата течност за двигатели CDAA / CDAB и CCZA (5A), или 3) електроника на двигателя, MAF сензор и нагревателно резисторно реле за дизелови двигатели (10A)
SB24 Предпазител за електроника на двигателя, блок за управление на вентилатора на радиатора, 10А
SB25 Предпазител за блок за ABS MK70 или ESP MK6EC, 40A
SB26 Предпазител за бордово захранване, 30А
SB27 Предпазител на блока за управление на подгряване за дизелови модели, 50А
SB28 Отопляем предпазител на предното стъкло, 50A
SB29 Предпазител за подаване на напрежение към компонентите в купето 50А
SB30 Клема X разтоварващ реле предпазител, 50A
3b Реле и кутия с предпазители B "SB" в двигателното отделение (3.6L модели)
R1 Реле за захранване на напрежение за ECM Motronic
R2 Спомагателно реле на помпата на охлаждащата течност
R3 Не се използва
R4 Реле за захранване на компонентите на отделението на двигателя
SB1 Предпазител за бордово захранване, 30А
SB2 ESP предпазител MK60EC, 20A
SB3,SB4 Не се използва
Предпазител SB5 Horn, 15A
SB6-SB8 Не се използва
SB9 Предпазител на електрониката на двигателя, 10A
SB 10 Не се използва
Предпазители SB11,SB12 Ламбда сонда, 10А
SB 13 Предпазител на блока за управление "Мехатроник" DSG, 15A
SB 14 Не се използва
SB15 Предпазител на циркулационна помпа на охлаждащата течност, 10A
SB16 Не се използва
SB17 Предпазител за контролния блок на електрониката на кормилната колона, арматурното табло и отоплението на предното стъкло, 5A
SB18 Предпазител за цифров аудио контролер, 30A
SB19 Предпазител за аудио уредба, или аудио/навигационна система и TV приемник 15A
SB20 Предпазител за блока за управление на управляващата електроника на мобилния телефон, 5А
SB21,SB22 Не се използва
SB23 ECM и предпазител на електрониката на двигателя, 10A
SB24 Предпазител за диагностичен интерфейс, 5A
SB25,SB26 Не се използва
SB27 Предпазител на електрониката на двигателя, 15A
Предпазител SB28 ECM, 15A
SB29 Предпазител на електрониката на двигателя, 5A
SB30 Предпазител за блок за управление на допълнителен нагревател, 20A
SB31 Предпазител на двигателя на чистачките, 30A
SB32-SB37 Не се използва
SB38 Предпазител на блока за управление на вентилатора на радиатора, 10A
SB39 Предпазител на сензора за положение на съединителя, 5A
SB40, SB41 Не се използва
SB42 Предпазител на електрониката на двигателя, 5A
SB43 Предпазител на запалителната система, 30А
SB44-SB46 Не се използва
SB47 Предпазител за бордово захранване, 30А
SB48 Предпазител за блок за ABS MK70 или ESP MK6EC, 40A
SB49 Захранващо реле предпазител клема 15, 40A
SB50, SB51 Не се използва
SB52 Клема X разтоварващо реле предпазител, 40A
SB53 Предпазител за подаване на напрежение към компонентите в купето 50А
SB54 Не се използва
4a Maxi SD предпазители в монтажния блок на батерията в багажното отделение (модели 3,6 l)
SD1/SD2 Захранващ предпазител към монтажния блок в двигателния отсек, 150/80A
SD3 Предпазител за подаване на напрежение към компонентите в купето 50А
H253 Възпламенител за аварийно изключване на батерията
4b Предпазител S287 (5A) на бордовото захранване, до акумулатора в багажното отделение (3,6 l модели)
5а Предпазител (B) и реле (1-5) в държача под блок "J519"
1 Клема на релето за захранване на напрежение 15
2 Реле за отопление на задното стъкло
3 Клема на релето за захранване 50
4 Реле на горивната помпа
5 Реле за разтоварване на клема X
B Термопредпазител №1 за регулиране на шофьорската седалка 30А
5b Реле в държач над модул "J519"
1 Реле за слаб пренос на топлина или реле за подаване на свеж въздух (за климатична система)
2.1 Реле на циркулационната помпа на охлаждащата течност или реле на горивната помпа на допълнителния нагревател или реле на нагревателния резистор
2.2 Реле за управление на спомагателния нагревател
3 Реле за високо разсейване на топлината
4.1 Допълнително реле на горивната помпа или реле на нагревателния резистор
4.2 Не е използван
5.1 Реле за миене на фаровете
5.2 2-тонално реле за клаксон
