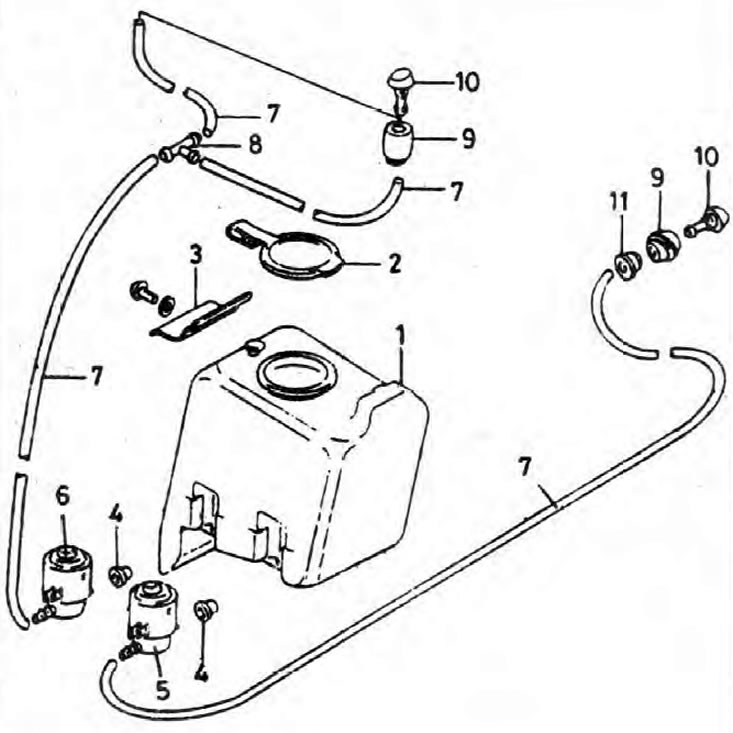

Рис. 12.10. Компоненты системы стеклоомывателя
1. Бачок; 2. Крышка заливной горловины; 3. Кронштейн крепления бачка к кузову; 4. Кольцо уплотнения насоса омывателя в бачке; 5. Насос заднего стеклоомывателя; 6. Насос омывателя лобового стекла; 7. Трубка; 8. Т-образный соединитель; 9. Адаптер наконечника; 10. Наконечник; 11. Уплотнительное кольца между наконечником и кузовом.
1. Для определения необходимых процедур обслуживания см. Раздел 1.

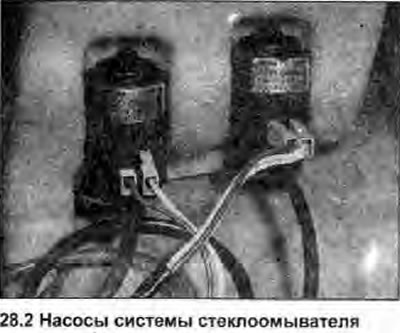

2. Система включает в себя бачок, и один или два насоса, которые направляют поток жидкости через жиклеры на ветровое и заднее стекла (фото).

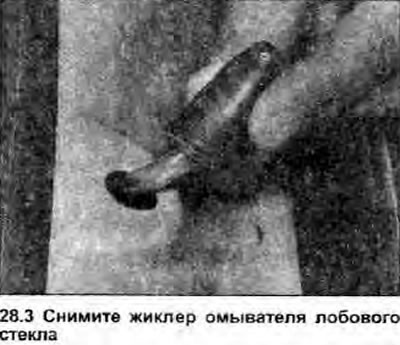

3. Снятие и установка всех компонентов очевидны (фото). При установке бачка убедитесь, чтобы трубки не были зажаты.
4. Если перестал работать задний омыватель, убедитесь, что проблема не вызвана засорением однонаправленною клапана, который вставлен в трубку.
