Рис. 12.4. Стартер

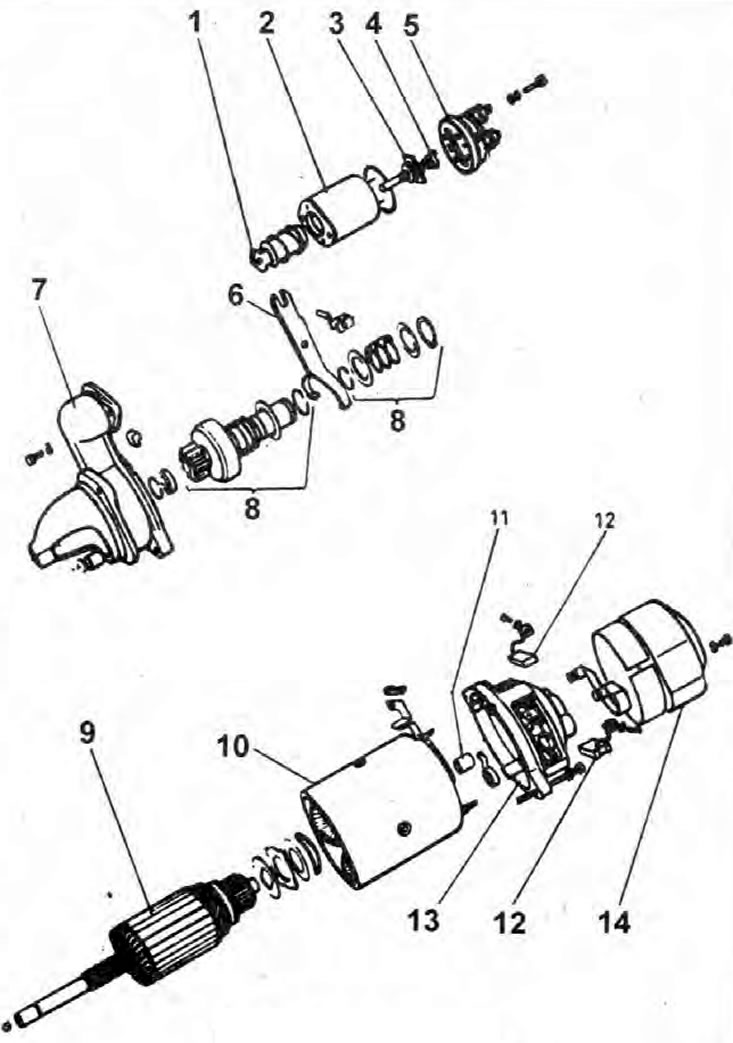

1. Плунжер и пружина тягового репе стартера; 2. Обмотка тягового репе стартера; 3. Мост; 4. Пружина; 5. Сборка выключателя и крышки тягового репе стартера; 6. Рычаг; 7. Кронштейн со стороны привода; 8. Шестерня и муфта свободного хода; 9. Якорь; 10. Скользящая втулка и полевые обмотки; 11. Втулка; 12. Щетка; 13. Сборка щеткодержателя; 14. Торцевая крышка.
Общее описание
1. Хотя удалить тяговое реле возможно не снимая стартер с автомобиля, все же советуем стартер снять (Глава 9).
Щетки
Снятие

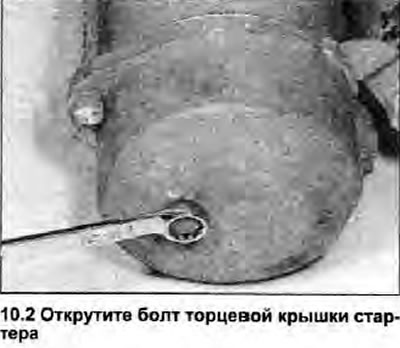

2. Снимите заднюю крышку стартера. открутив маленький болт крепления (фото).

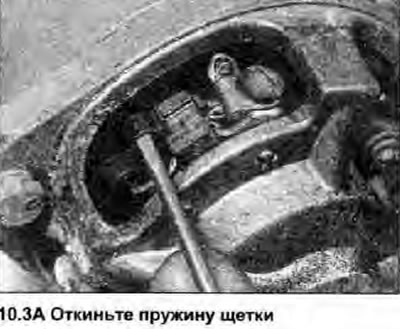

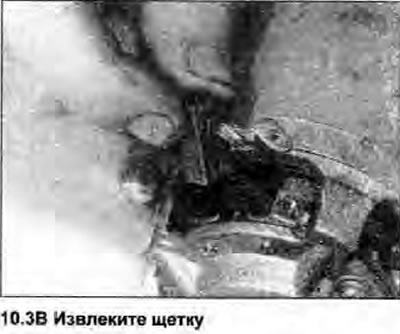

3. Чтобы снять щетку для осмотра, откиньте пружину маленькой отверткой, и открутите винт крепления провода. затем достаньте щетку из направляющей (фото).
 |  |

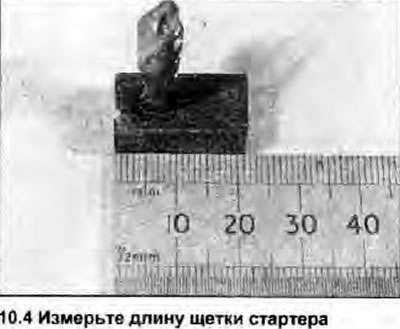

4. В большинстве случаев щетки имеют метки предельного износа в виде выгравированных на них канавок; если эти метки уже не видны, щетки считаются изношенными. Если меток нет, измерьте высоту выступания щетки из щеткодержателя. Никаких величин изготовителем не определено, но грубо высота должна быть как минимум 1(1 мм (фото).
5. Если щетки сильно изношены, они должны быть заменены как согласованный комплект.
6. Если щетки еще пригодны к эксплуатации. очистите их увлажненной растворителем тканью. Убедитесь, что щетки равномерно подпружинены и надежно прижимаются к кольцам коммутатора. Если есть какие-либо сомнения относительно состояния щеток и пружин, сравните их с новыми компонентами.
Установка
7. Производите установку в обратном снятию порядке.
Тяговое реле
Снятие

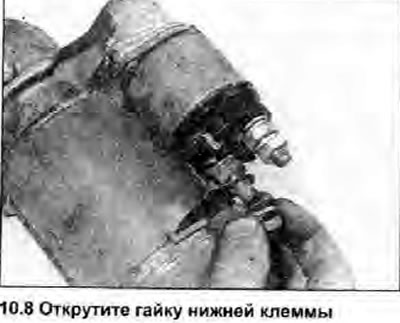

8. Открутите гайку нижней клеммы на конце тягового реле, и осторожно отогните проводящую пластину с контактной стойки (фото).
9. Открутите два болта, крепящие тяговое реле к кронштейну со стороны привода.
10. Освободите плунжер тягового реле от приводного рычага стартера, затем достаньте тяговое реле, отмечая пружину (фото).
Установка
11. Производите установку в обратном снятию порядке. Очистите тяговое реле, плунжер и контактные поверхности стартера/тягового реле, и смажьте приводной рычаг плунжера/стартера универсальной смазкой (Duckhams LB10).
