Предупреждение: Не пытайтесь вскрывать или восстанавливать блок управления; в случае неисправности его необходимо заменить.
Проверка
1. Блок управления зажиганием находится на внутренней стороне правого переднего крыла, за блоком фары.

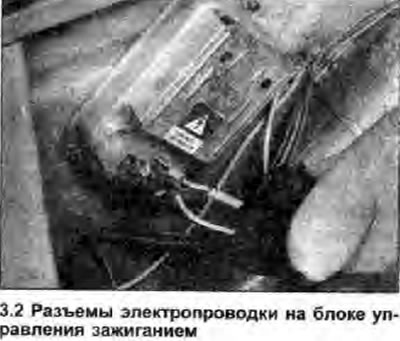

2. Прежде чем делать выводы о неисправности, сдвиньте с блока управления резиновый защитный чехол и убедитесь, что разъемы проводки чистые и надежно подключены (см. иллюстрацию). Должен быть хороший электрический контакт между блоком управления и распределителем.
3. Дальнейшая проверка системы зажигания, включая блок управления, описана в Главе 5.
Снятие
4. Перед снятием блока, отсоедините от аккумулятора отрицательный провод.
5. Стяните резиновое уплотнительное кольцо с блока управления, затем отсоедините проводку от блока управления.
6. Открутите крепежные гайки, и осторожно достаньте блок управления.
Установка
7. Производите установку в обратном порядке. Убедившись, электропроводка хорошо подключена.
8. Подключите аккумулятор и убедитесь, что он правильно работает.
