Общая информация
Маховик отлит из чугуна и обеспечивает равномерность работы двигателя. Кроме того, маховик служит опорой сцепления. По периметру образующей поверхности маховика установлен зубчатый венец, в зацепление с которым вводится приводная шестерня стартера при запуске двигателя.
Зубчатый венец выполнен из стали и закален током высокой частоты. Венец напрессовывается на тело маховика после предварительного разогрева до температуры 180÷200°С.
Фрикционная поверхность маховика, сопрягаемая с диском сцепления подвергнута очень тщательной механической обработке.
Маховик крепится к фланцу коленчатого вала при помощи четырех болтов М10х1, которые контрятся специальной шайбой, общей для всех четырех болтов.
Все маховики балансируются статически (допустимый дисбаланс оставляет не более 0.1 Нм). После посадки на коленчатый вал производится динамическая балансировка маховика в сборе.
Во время эксплуатации автомобиля износу подвергается задняя поверхность маховика, взаимодействующая с диском сцепления, а также его зубчатый венец. Ремонт задней поверхности маховика состоит в ее перешлифовке на специальном шлифовальном станке с соблюдением необходимых допусков. Что касается венца, то при выявлении признаков значительного износа зубьев или их повреждении, он подлежит замене.
Изношенный венец снимается с маховика при помощи пресса. Альтернативно, в основании венца просверливается одно или несколько отверстий диаметром 12÷13 мм так, чтобы венец треснул. Постарайтесь не повредить собственно маховик.
Новый венец перед установкой следует разогреть в электропечи до температуры 180÷200°С. горячий венец укладывается на плоскую поверхность, затем в него запрессовывается маховик, который предварительно лучше охладить.
При снятии маховика с коленчатого вала следует помнить, он подвергнут динамической балансировке, а потому должен устанавливаться при сборке строго в прежнее положение - нанесите посадочные метки.
Снятие
1. Снимите РКПП (см. Главу Коробка передач) и сборку сцепления (см. Главу Сцепление).

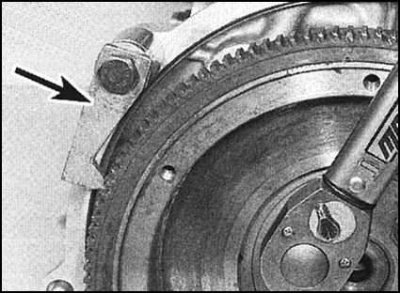

2. При помощи изготовленного из толстой металлической пластины фиксатора заклиньте зубчатый венец маховика, заблокировав последний от проворачивания в процессе отдавания болтов его крепления. Альтернативно маховик может быть заблокирован при помощи металлической пластины, приболченной между ним и блоком цилиндров.
3. Выверните болты крепления маховика. При сборке они подлежат замене в обязательном порядке.

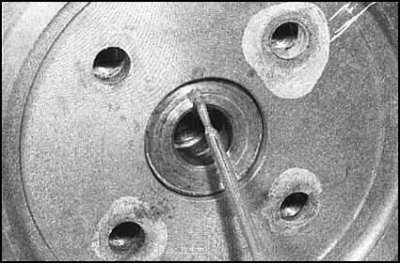

4. Пометьте положение маховика по отношению к торцу цапфы коленчатого вала во избежание нарушения балансировки при сборке.
5. Осторожно снимите тяжелый маховик.
Проверка
1. Проверьте состояние сопрягаемой с диском сцепления поверхности маховика. В случае выявления глубоких царапин, трещин, задиров и прочих механических повреждений маховик подлежит замене, либо должен быть отдан в проточку (проконсультируйтесь у специалистов автосервиса).
2. Внимательно осмотрите зубчатый венец маховика. В случае износа или утраты зубьев венец следует заменить в условиях мастерской автосервиса.
3. Прогнав метчиком резьбовые отверстия в торце цапфы коленчатого вала, удалите из них остатки фиксирующего герметика и продукты коррозии.
Установка
1. Тщательно зачистив сопрягаемые поверхности, установите маховик на цапфу коленчатого вала в соответствии с нанесенными в процессе демонтажа посадочными метками.
Примечание. Новый маховик может быть установлен в любое положение.
2. Если новые крепежные болты не промазаны фиксирующим составом на заводе-изготовителе, слегка смажьте их резьбовую часть подходящим герметиком. Вверните болты и затяните их, пока только от руки.
3. Одним из предложенным выше способов заблокируйте маховик от проворачивания, затем затяните крепежные болты с требуемым усилием.
4. Установите на место сборки сцепления и РКПП (см. Главы Сцепление и Коробка передач).
